    一加来电移动电源拆解

    一加来电移动电源采用不规则的外壳,并且是超声波封装,只能进行暴力拆解。一加的设计师是如何想到这种奇葩的结构的?


    外壳的内部采用了胶水固定电芯


    装饰条是塑料的,虽然看起来像金属


    电芯和PCB采用一个支架固定,再塞入外壳


    ATL的电芯,18.1Wh两块并联,累计36.2Wh,比标称的37Wh稍小一点


    用于加固电芯和PCB连接的塑料夹子


    PCB背面,焊点饱满,工艺不错

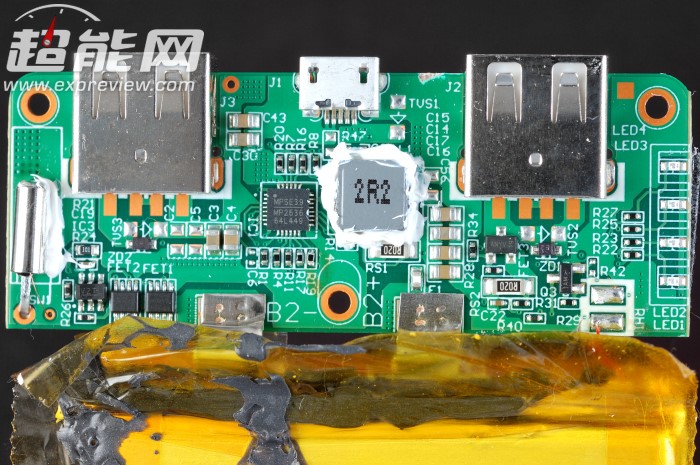

    PCB正面,最左边的小圆筒是震动开关,负责响应摇一摇功能


    美国芯源MPS 2636主控,这也是一颗高整合的芯片,充放电规格2.5A


    两颗ANO 3814和V2TL组成的保护电路


    义隆电子的EM78P372NSO16A 8Bit MCU,负责电量指示

    MCU上方的红色漆包线是连接到放置在电芯中间热敏电阻所用,拆解的时候被不留意扯断了,但对于密封的环境中,这2根漆包线应该还是能够固定妥当。


    防漏光处理所用的黑色棉垫,细节上一加做得还是不错的

    一加来电的设计、用料以及制造水平不错。

    ×
