G1.Sniper M5音频硬件设计解析

可更换运放设计

　　运放（Operational Ammplifier），运算放大器的简称，能对信号进行数学运算的放大电路，在音频电路当中可以增强信号输出强度，不同的运放可以实现不同的音质水平和声音风格。

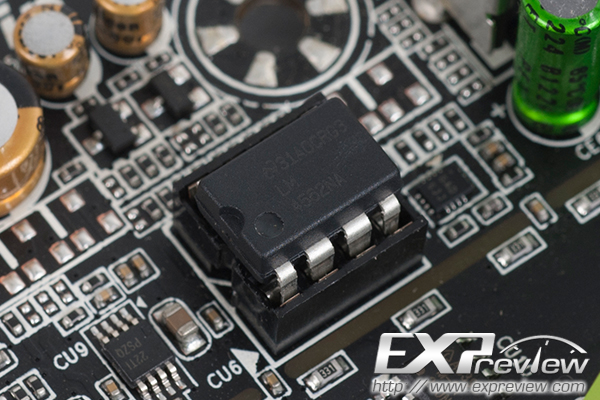

　　可更换运放设计是新一代G1系列主板音频电路当中最大的亮点，也有很大的争议 ，这种设计以往只出现在独立声卡上，最大的作用就是增强音频输出功率以驱动高阻抗耳机，同时可以根据用户的喜好，通过更换运放达到更好的音质输出或者更符合用户习惯的声音风格的目的，对于HIFI玩家来说是一种并不陌生的设计。

　　G1.Sniper M5所附带的两颗运放分别是来自美国国家半导体（已被德州仪器收购）的LM4562NA和德州仪器的OPA2134PA。

　　OPA2134PA是一颗主要较为通用的运放，非特别针对音乐欣赏用途而设计，而LM4562NA则经常被运用在高端音乐欣赏设备上，从一些HIFI玩家的评价上来看，LM4562NA可以提供更好的音质。

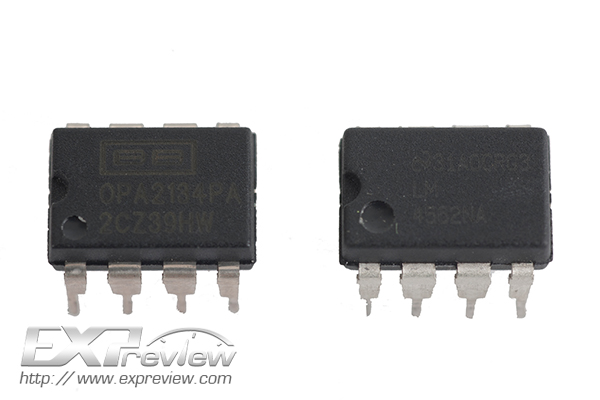

OPA2134PA（左）和LM4562NA（右）

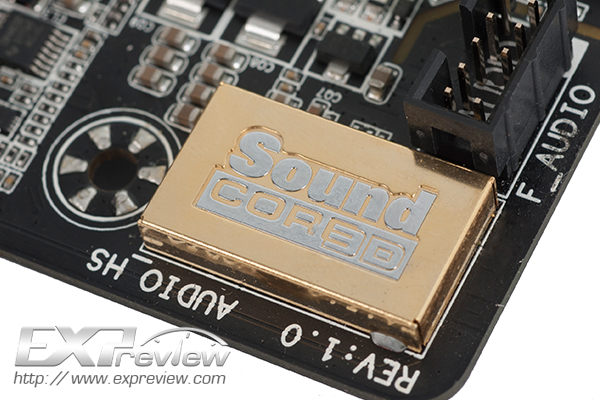

Creative® Sound Core 3D芯片

　　G1.Sniper M5并没有采用Realtek小螃蟹集成声卡加授权音效软件的做法，而采用了创新的Creative® Sound Core 3D芯片， 从参数和目前网上的一些信息反映来看，实际上就是创新CA0132系列芯片，在技嘉上一代的G1系列主板当中就已经开始启用，主要卖点包括高品质模拟音频回放/录制、低功耗、高集成度、低成本。

金属外壳设计有利于屏蔽主机其它配件对音频信号的电磁信号干扰。

　　从定位上来看，这枚芯片针对的是主板集成HD Audio声卡和消费电子嵌入式应用领域，并非专为HIFI音频市场设计，但以创新在音频设计领域的功底，从音质上超过小螃蟹应该是相当容易的事情，但简单点说，这是仍然是一颗低成本的集成声卡解决方案 ，与大多数独立声卡相比，仍有一定的差距。

独立音频供电电路

　　传统的主板集成声卡供电由主板电路层直接供给，无任何优化过滤设计，电流和电压稳定性较差，电磁信号干扰大，对于音质输出有很大的负面影响。

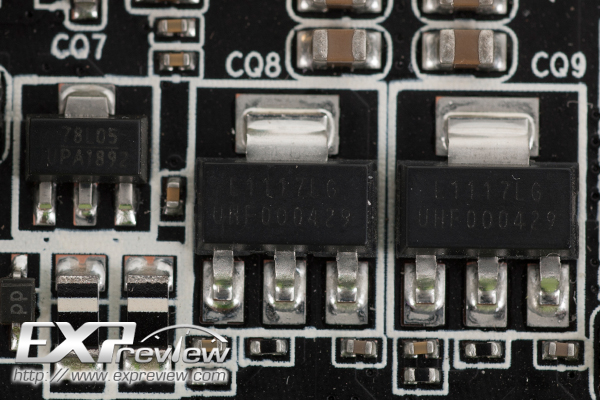

　　为了消除这些影响，G1.Sniper M5将音频电路区域与主板其它区域独立开出来，并增强了滤波稳压设计，保证供电的纯净 ，与前代产品只使用一个简陋的屏蔽金属环明显进步许多。

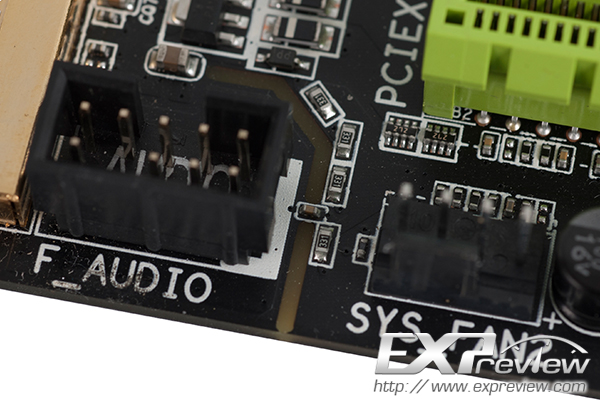

音频部分的电路在PCB上直接被分隔开

　　不过从供电设计上看，这个增加的滤波稳压设计较为简单，供电能力不强，对输出能力可能会造成一定的限制，这在我们后面的音质体验当中得到了部分验证。

游戏耳机功放和尼吉康高端音频电容

　　G1.Sniper M5音频系统采用了DVR632功放芯片，这颗功放芯片在上一代产品G1产品当中就开始使用，在技嘉的官方宣传当中号称可以驱动阻抗高达600欧姆的高端耳机，实际效果如何，我们将在后面的试听体验当中进行验证。

　　好的电容在音频电路中对于音质也重要作用，技嘉此次下重本采用了Nichicon(尼吉康)音响电容，实际效果要电路设计本身的配合才能发挥出应有水平，就像超频设计一样，光靠堆料不一定可以得到好的效果。

Nichicon MW（左）和Nichicon ES（右）系列音频电容
