音频，高端主板下一个目标？

　　随着主板越来越同质化，主板产品变得越来越没有个性。高端主板基本强调的是用料和超频能力，但总有一天会出现审美疲劳，于是乎各主板巨头开始转移目标不断地从外观、功能、人性化方面寻求突破，而主板音频近年来也成为了部分厂家追求差异化的着力点之一。

　　在这些厂家当中，技嘉无疑是最大胆的，在G1系列主板上采用了一般在部分独立声卡上才出现的可更换运放设计，这一独特理念使其在主板音频差异化上走到了众人的前面。

　　最近，我们收到了技嘉G1系列主板中的G1.Sniper M5， 其主打魔音设计，所以这次将抛开过往的常规测试，带着两个问题来对G1.Sniper M5的音频部分进行单独体验：

　　1、G1.Sniper M5的音频设计是否带来了体验上的提升？

　　2、G1.Sniper M5可更换运放设计对于用户的必要性。

G1.Sniper.M5主板音频模块

G1.Sniper M5规格简介

　　G1.Sniper M5采用了Intel最新的Z87芯片组，作为一款高端Micro-ATX主板，除了音频上的用心设计，在超频、扩展功能和人性化上还是保有高端主板应有的水平。

G1.Sniper M5沿用了G1.Killer系列主板的黑绿的配色。

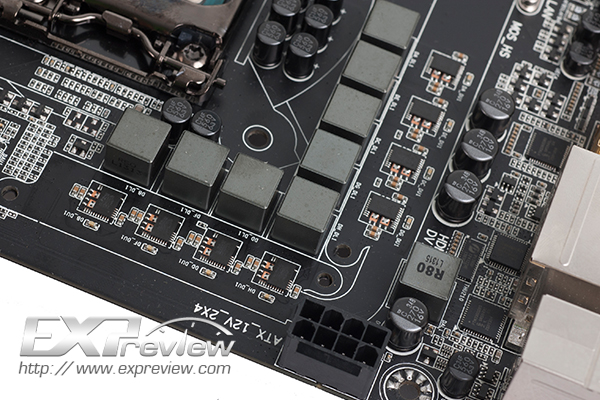

　　供电部分采用了IOR3563B PWM芯片，8相供电，对于已经集成FIVR集成式调压模块的Haswell来说，已经相当充足。

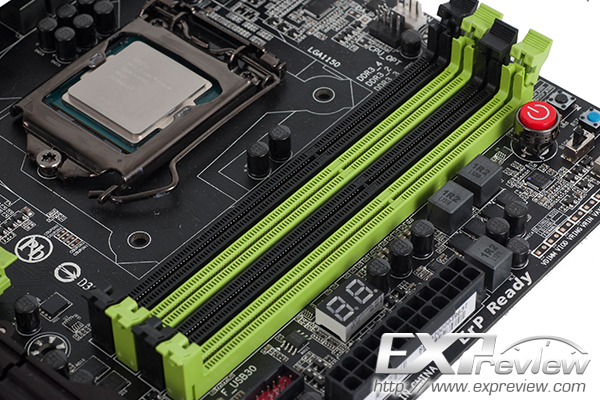

　　内存方面，两款主板均搭载了4条DIMM内存插槽，支持双通道DDR3-2933（O.C.）规格内存，最大支持容量均为32GB，采用独立两相供电。

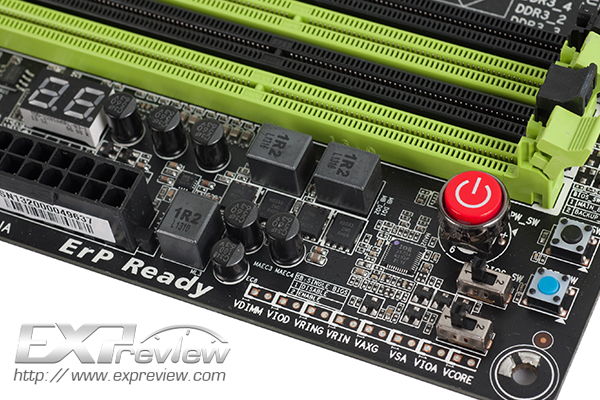

板载电源、BIOS切换、CMOS清除和重启按键，方便玩家进行超频操作。

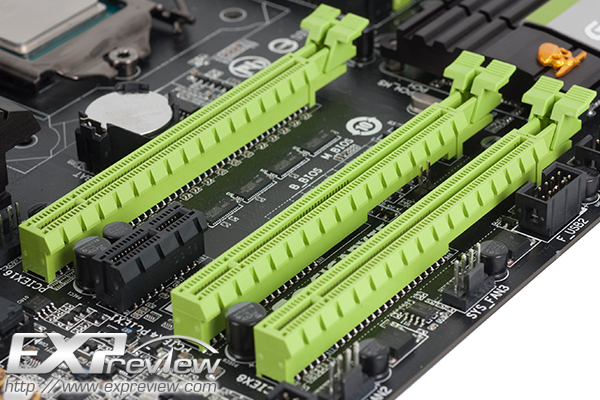

主板提供了3条PCI-E x16插槽以及一条PCI-E x1插槽，同样也能够支持2Way SLI/CrossFire技术。

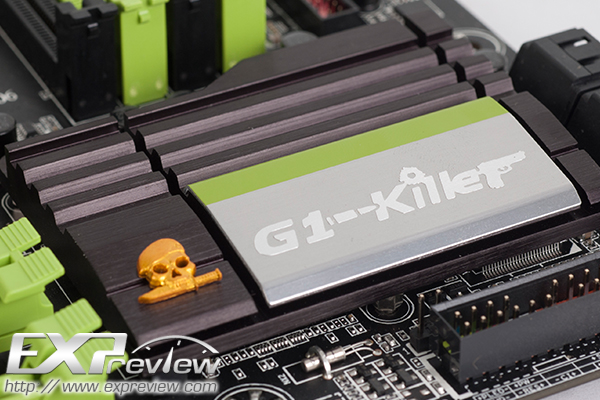

PCH散热片是经典的骷髅、子弹枪支设计。

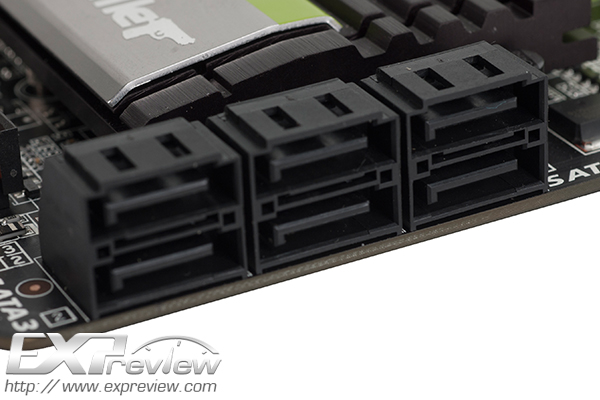

提供了芯片组原生的6个SATA3接口。

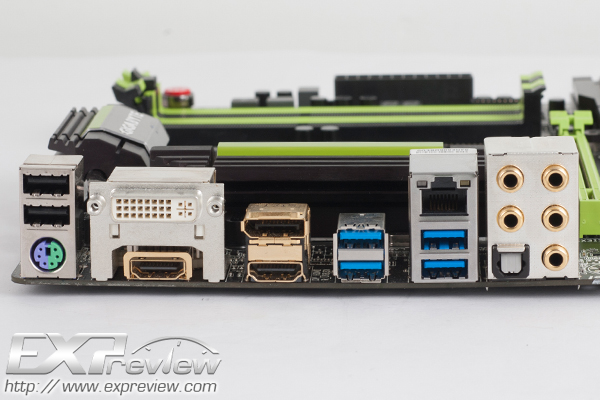

　　I/O接口部分，HDMI、DVI、DP和音频接口不惜血本采用镀金处理，同时配备了光纤接口，可直接进行音频数字信号输出。　　

主板及部分配件

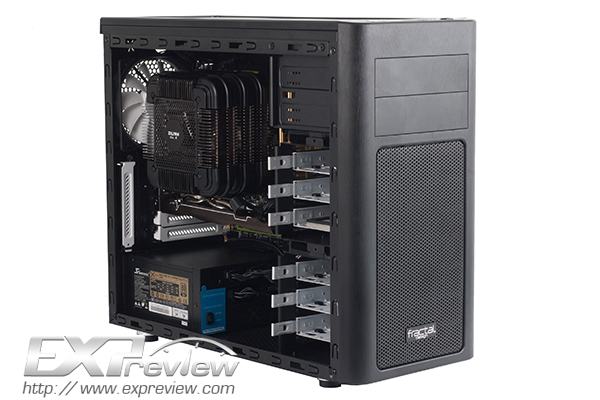

　　我们还顺便尝试把它用Fractal Design的Fractal Design ARC Mini R2进行装机测试，气质很相衬。

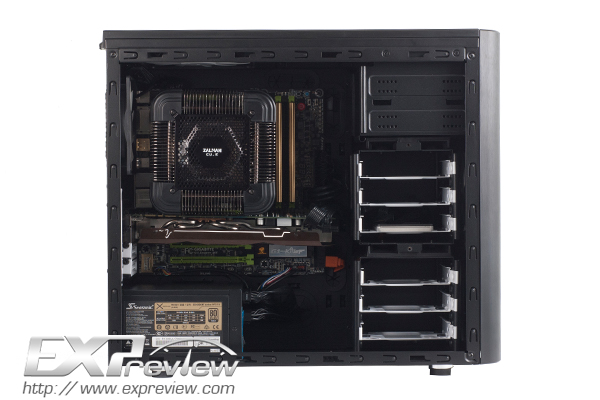

另一个角度

G1.Sniper M5音频硬件设计解析

可更换运放设计

　　运放（Operational Ammplifier），运算放大器的简称，能对信号进行数学运算的放大电路，在音频电路当中可以增强信号输出强度，不同的运放可以实现不同的音质水平和声音风格。

　　可更换运放设计是新一代G1系列主板音频电路当中最大的亮点，也有很大的争议 ，这种设计以往只出现在独立声卡上，最大的作用就是增强音频输出功率以驱动高阻抗耳机，同时可以根据用户的喜好，通过更换运放达到更好的音质输出或者更符合用户习惯的声音风格的目的，对于HIFI玩家来说是一种并不陌生的设计。

　　G1.Sniper M5所附带的两颗运放分别是来自美国国家半导体（已被德州仪器收购）的LM4562NA和德州仪器的OPA2134PA。

　　OPA2134PA是一颗主要较为通用的运放，非特别针对音乐欣赏用途而设计，而LM4562NA则经常被运用在高端音乐欣赏设备上，从一些HIFI玩家的评价上来看，LM4562NA可以提供更好的音质。

OPA2134PA（左）和LM4562NA（右）

Creative® Sound Core 3D芯片

　　G1.Sniper M5并没有采用Realtek小螃蟹集成声卡加授权音效软件的做法，而采用了创新的Creative® Sound Core 3D芯片， 从参数和目前网上的一些信息反映来看，实际上就是创新CA0132系列芯片，在技嘉上一代的G1系列主板当中就已经开始启用，主要卖点包括高品质模拟音频回放/录制、低功耗、高集成度、低成本。

金属外壳设计有利于屏蔽主机其它配件对音频信号的电磁信号干扰。

　　从定位上来看，这枚芯片针对的是主板集成HD Audio声卡和消费电子嵌入式应用领域，并非专为HIFI音频市场设计，但以创新在音频设计领域的功底，从音质上超过小螃蟹应该是相当容易的事情，但简单点说，这是仍然是一颗低成本的集成声卡解决方案 ，与大多数独立声卡相比，仍有一定的差距。

独立音频供电电路

　　传统的主板集成声卡供电由主板电路层直接供给，无任何优化过滤设计，电流和电压稳定性较差，电磁信号干扰大，对于音质输出有很大的负面影响。

　　为了消除这些影响，G1.Sniper M5将音频电路区域与主板其它区域独立开出来，并增强了滤波稳压设计，保证供电的纯净 ，与前代产品只使用一个简陋的屏蔽金属环明显进步许多。

音频部分的电路在PCB上直接被分隔开

　　不过从供电设计上看，这个增加的滤波稳压设计较为简单，供电能力不强，对输出能力可能会造成一定的限制，这在我们后面的音质体验当中得到了部分验证。

游戏耳机功放和尼吉康高端音频电容

　　G1.Sniper M5音频系统采用了DVR632功放芯片，这颗功放芯片在上一代产品G1产品当中就开始使用，在技嘉的官方宣传当中号称可以驱动阻抗高达600欧姆的高端耳机，实际效果如何，我们将在后面的试听体验当中进行验证。

　　好的电容在音频电路中对于音质也重要作用，技嘉此次下重本采用了Nichicon(尼吉康)音响电容，实际效果要电路设计本身的配合才能发挥出应有水平，就像超频设计一样，光靠堆料不一定可以得到好的效果。

Nichicon MW（左）和Nichicon ES（右）系列音频电容

G1.Sniper M5音质、音效体验

　　音质、效的体验主要以我个人所有的SHP9000、先锋SE-A1000、创新Aurvana Live和创新Aurvana Air作为参考。

声底干净、解析出色

　　G1.Sniper M5特殊的音频电路设计带来的最为明显的音质改善首先是底噪的大大减少，在所有的耳机试听过程中可以发现声底十分干净，在对高频较为敏感的创新Aurvana Air上也能得到干净和毛刺较少的声音，具体表现就是在一些轻音乐或者人声为主的歌曲当中，即便在大音量下，也不会有明显的噪音，人声的齿音也明显减少，更好的驱动能力，也使得我们手中的几款耳机的特点得到了相对普通集成声卡好得多的发挥。

开机之后，PCB分割线会发出绿光

　　而OPA2134PA和LM4562NA这两颗不同运放在听感上的差别，也被很好地体现出来。同样属于中性直白的声音类型，OPA2134PA音色偏暖，结像较为模糊，而LM4562NA则相对偏冷，解析更为出色，声音层次感、动态和声场各方面都有全面的提升，对于各类型的音乐都有良好的演绎效果。

　　但OPA2134PA和LM4562NA这两颗运放芯片声音风格差异偏小，对于部分敏感度较低的用户可能无法产生足够好的体验差异，体现不出可更换运放设计的优势所在。

创新Aurvana Live和Aurvana Air

　　无论采用标配的哪颗运放芯片，技嘉G1.Sniper M5音频系统的输出音质已经达到了低端独立声卡的水平，集成声卡无好音质的说法，应该要改一下。我们认为在使用1000元级别以内的耳机、音箱，这套系统就可得到较为满意的体验效果，相对以往的集成声卡大大提升，而理论上我们通过更换其它可兼容的运放芯片可以获得更好、更适合自己的音质体验，这套系统仍有潜力可挖掘，但更高级别的播放设备，我们认为这套平台的素质仍然会构成瓶颈。

运放电路供电能力不足

　　在技嘉的官方宣传当中宣称其功放推力可以满足600欧姆阻抗高端耳机的驱动力需求，但我们在使用阻抗仅为32欧姆的飞利浦SHP9000耳机试听时便推翻了这个说法。

　　SHP9000阻抗32欧姆灵敏度为106分贝，由于扬声器单元尺寸较大，所以对于推力的特别是对电流部分要求较高，但总体上并不及森海塞尔HD650、AKG K701这些著名的300欧姆阻抗耳机要求的来得高。

　　在使用SHP9000试听时，把所有的音量设置都调至最大，其发出的音量也只能刚刚满足正常听音需要，音量偏小，如果换为600欧姆的耳机，恐怕就是“蚊子”叫了，但即便在这种情况下，我们仍能清晰地感受到G1.Sniper M5音频输出相对普通集成声卡出色得多的控制力。

　　在换上SE-A1000和创新Aurvana Live这两款较易驱动的耳机之后，G1.Sniper M5的音频实力得到了较好的展现，可以很好地展现出这两款耳机的特点，特别是使用LM4562NA运放时，相比普通集成声卡，细节明显更为丰富、音色更为纯净、歌曲乐器和人声的层次感更好。

　　通过对比我们同时发现，我们所用的采用普通集成声卡的办公电脑可以把我们手上的耳机推出比G1.Sniper M5更大的音量，前面我们已经提到，供电电路为了保证电流的纯净，增加了一层稳压稳流设计，实际上供电能力有可能较普通集成声卡有所降低的，而对比从PCI插槽或PCI-E取电的独立声卡更是相差甚远。

　　而供电不足同样会影响到运放芯片的发挥，因此如果技嘉打算依照目前的设计继续走下去，下一步最应该解决的应该是供电问题。

Sound Blaster音效

　　Sound Blaster音效是各主板厂商较早就在高端主板上使用的一款音效软件，此次创新的音频芯片与音效软件搭配出击，更是顺理成章。

界面上方放置了一个简短的Sound Blaster的宣传视频

　　首先是SBX PRO STUDIO的音效界面每种特殊音效都可以由用户开启和调整效果强度，相对于以往，用户得到了更多的选择权，但缺少了简单明了的预设情景设置，用户要选择自己合适的设置需要花费一翻功夫。

　　Crystalvoice可以增强网络语音聊天当中人声的清晰度和减少环境噪音，是相当实用的一项功能。

Scout Mode是特别针对FPS游戏玩家的一项功能，简单明了直接就说可以让玩家更加容易察觉远处的敌人。

音箱和耳机声道测试

简单的混音功能。

EQ音效软件必备功能

好吧，这个高级设置也不知道该怎么吐槽，就一个功能可以让用户把混音通过数字接口输出。

个人预设档，为什么就没有内置的预设置呢？

　　音效软件一直是我比较排斥的，因为它并不能带来真实还原的声音，只是通过EQ调整改变声音的取向以配合某些特定场景的使用，对于大部分用户，我们不推荐在音乐欣赏当中使用，但游戏和电影当中可以根据个人喜好部分开启，像是语音增强功能在语音聊天当中也有不错效果和实用性。

总结：一个好的开始

　　从我们的实际体验来看，技嘉G1.Sniper M5的音频设计确实可以为用户带来明确的体验提升，在不增加用户额外投资的情况下提升了用户的音质体验，为用户提供了新的尝试机会，对于想提升音质体验，又要求不高的用户来说，确实带来了便利。

　　而站在大多数用户的角度来说，可更换运放的设计只能是点缀，G1.Sniper M5的音质水平并没有达到可以打动HIFI玩家去使用这一功能的层次，而普通玩家在未充分了解自身需求和运放功能的情况下，很难想象会使用这个功能，但另一方面，也给了同质化的高端DIY主板带来了一种新玩法，给玩家们开启一了扇新世界的大门。

　　作为技嘉极致玩家系列主板，G1.Sniper M5主打魔音设计，Micro-ATX板型、创新声卡、独立可换式运放设计，再加上Killer E2200网卡，在做工和用料上基本上没什么可挑剔的，确实有足够的吸引力，目前电商报价1599元，从买家的评价来看，G1.Sniper M5获得的赞誉还是很多的，配合这样的音频设计和杀手网卡，不拿它去网游中叱咤风云，实在是有些浪费。

　　其实更好的音频芯片和设计早已被采用在手机等更为小型的设备上，以主板充足的PCB空间来和强大的供电能力来看，主板更有能力成为优秀音频设计的载体，而且用户对于音质糟糕的集成声卡的抱怨由来已久，但主板在这一领域的进展却明显落后了，但看到这两年包括技嘉在内的一些厂商在音频设计方面从摸索到成熟，这无疑是一个值得肯定的好开始，若能成为像当年供电堆料那样的风潮，带动竞争与进步，谁说不会是玩家们的福音呢。
