游戏悍将SURPASS SP500电源拆解图赏

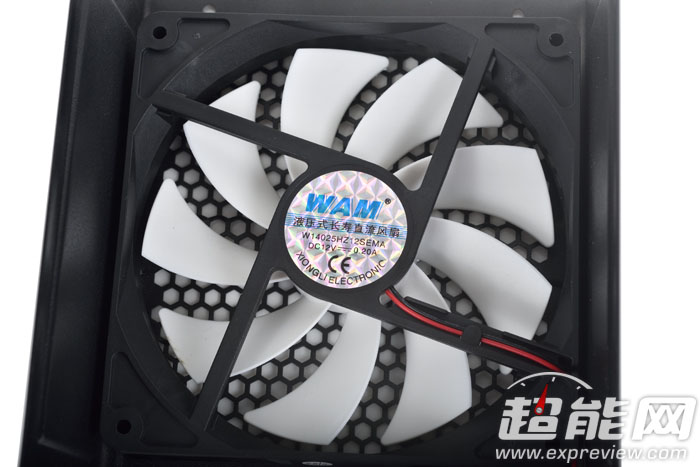

游戏悍将SURPASS SP500电源采用来自WAM的14cm液压轴承散热风扇，规格为DC 12V 0.20A。

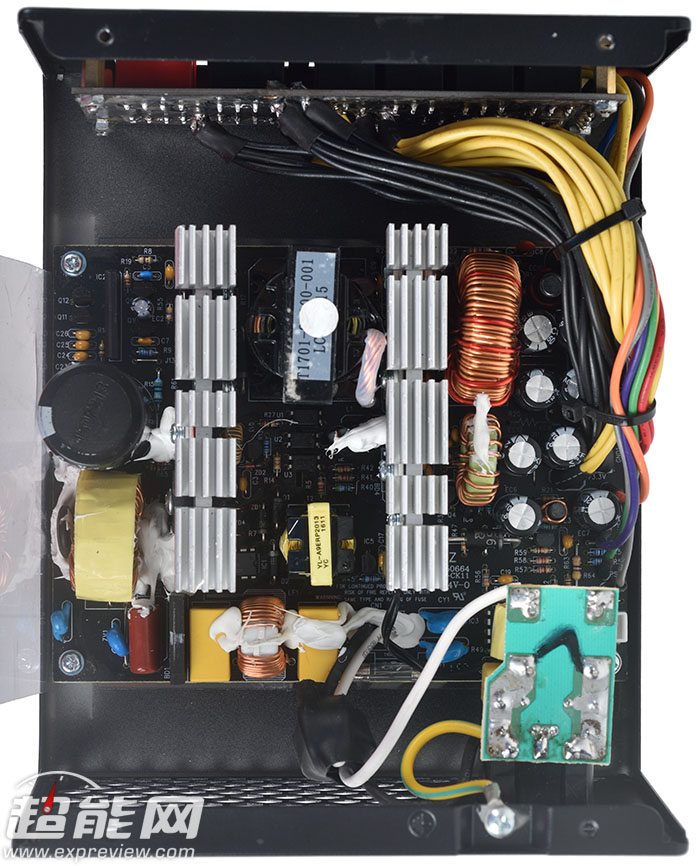

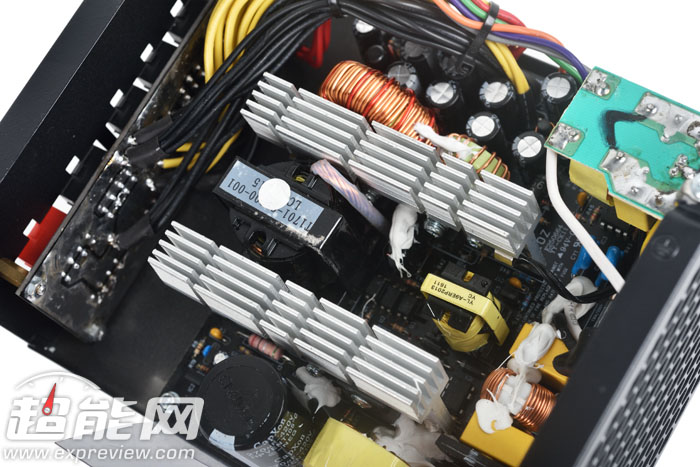

游戏悍将SURPASS SP500电源采用主动式PFC+双管正激+单磁放大结构，这个结构在主流级电源上是比较常见的，属于比较成熟的PC电源设计。

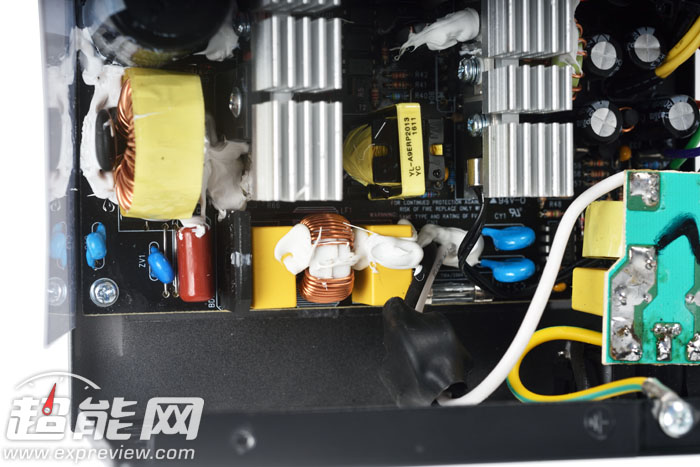

游戏悍将SURPASS SP500电源的一级EMI配置有一对X电容、一个Y电容和一个共模电感，线路上还套有磁环，以进一步降低电源啸叫的可能。
游戏悍将SURPASS SP500电源的二级EMI
游戏悍将SURPASS SP500电源使用的整流桥为600V/10A规格的GBU1006，没有配置散热片；PFC二极管是K27S60，PFC开关管则因为元件阻挡的原因看不到具体规格；主电容则是CapXon 270μF/420V/105℃。

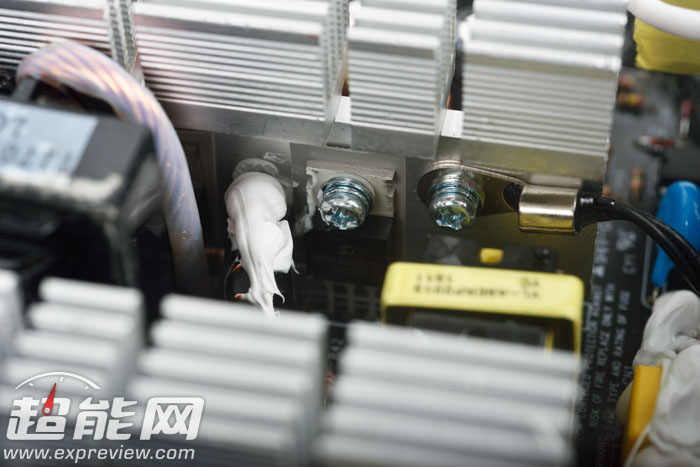

主开关管方面，游戏悍将SURPASS SP500电源配置有两个TF22N50

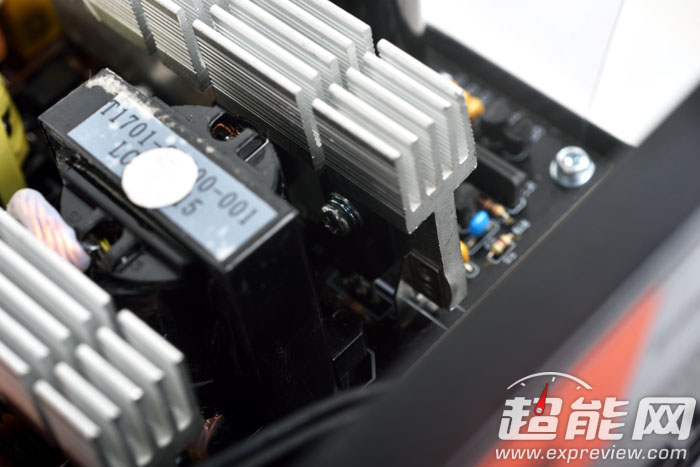

主变压器与待机变压器
二次侧部分配置有为2枚PFC PFR 40L60CT，以及PFC PFR 30L45CT和MBR3045CT各一枚

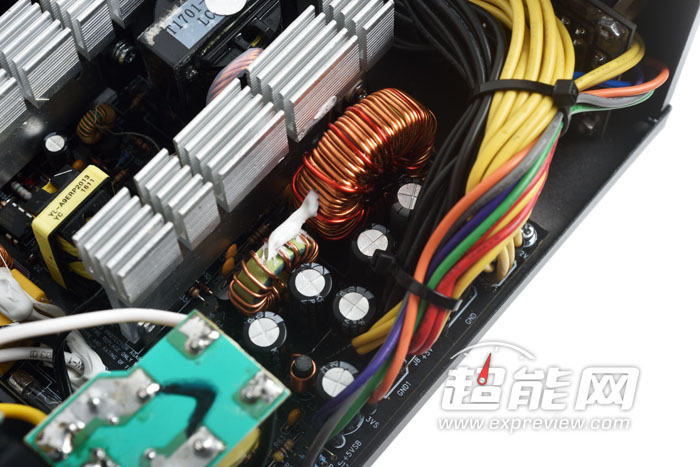

输出储能与滤波电路

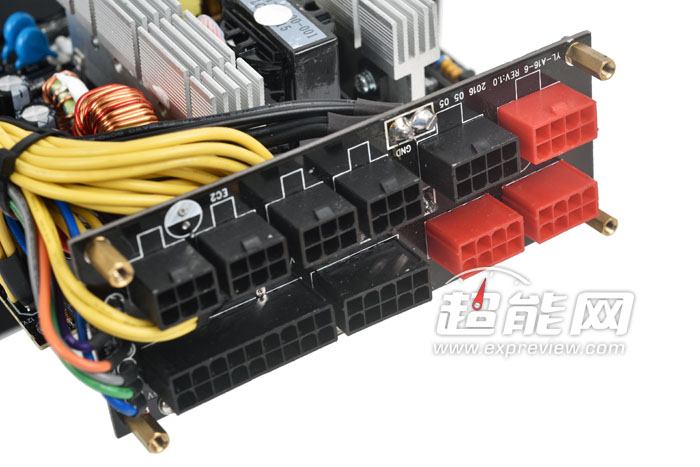

游戏悍将SURPASS SP500电源采用的是全模组接口设计，通过18AWG线材将电流输出到模组接口的PCB版上，再分配至对应的接口。

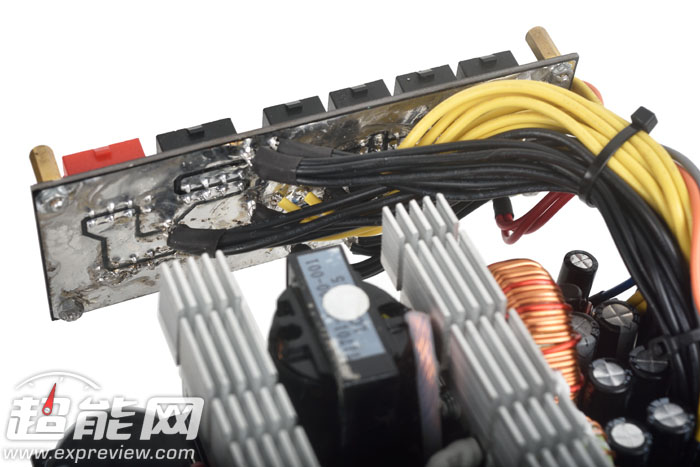

模组接口的PCB版进行了大面积的铺锡以增强电流传输能力
从拆解我们可以看出，游戏悍将SURPASS SP500电源采用了目前比较成熟的架构，做工用料也是不错的。目前我们正在对这款电源进行详细评测，有兴趣的玩家可以关注我们的后续文章。
