本文约2373字,需4分钟阅读

中国是全球最大的智能手机市场,但已经从蓝海变成了红海,每年销量也就4.5亿左右,这两年还在下滑,市场格局就这么大了,排头的几家厂商几乎打破了头,高中低端市场上全面机海,为了宣传自家手机的优点,营销噱头频出,今年的一大特色就是主打游戏的手机增多,厂商在散热上下了功夫,8102年了又把三年前吹过的手机液冷散热又吹了一遍。

提到液冷,大家第一时间想到的是什么?PC玩家想象的肯定是下面的场景——各种硬核水冷系统,多彩的水冷液,硬管/软管以及高端的水冷头,再不济也得也是AIO一体式水冷,这样才能称得上液冷散热吧。

可惜到了国产手机厂商品牌的口中,液冷或者水冷散热就变了味儿了,今年涌现出了更多使用“液冷散热”技术的智能手机,小米投资的黑鲨手机、华为荣耀Note 10以及最近发布的魅族16手机都使用了热冷散热,各家的宣传卖点也不太一样,不过都是聚焦提高导热效率、降低处理器温度、减少处理器降频、提高游戏性能这几个方向。

手机使用液冷散热并非中国手机公司首创的,早在2013年NEC就推出了第一款使用“液冷”散热的手机Medias X。想当年火龙810肆虐的时候,手机厂商为了压制810处理器的高发热也使用过类似的“液冷”散热技术。

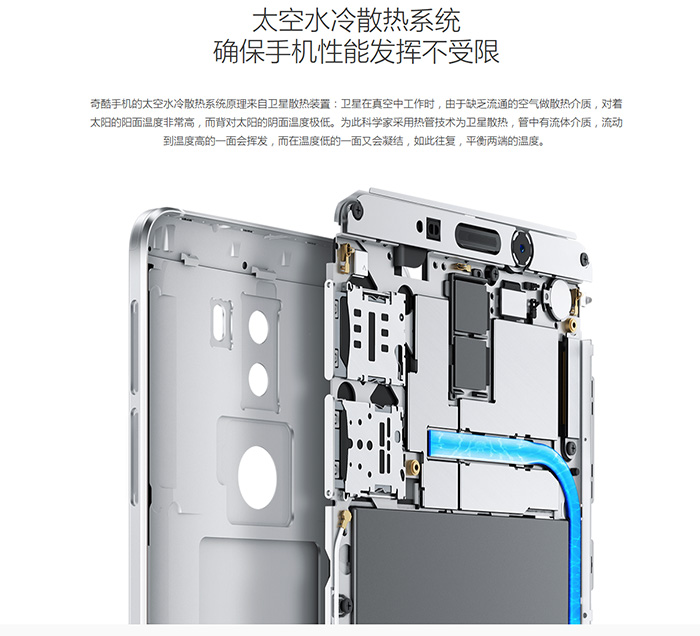

国产品牌中较早宣传水冷散热技术的公司还真不是小米、华为、魅族等,360公司早在2015年的奇酷手机发布会上就提出了“太空水冷散热系统”,而且还详细介绍了太空水冷散热系统的原因——奇酷手机的太空水冷散热系统原理来自卫星散热装置:卫星在真空中工作时,由于缺乏流通的空气做散热介质,对着太阳的阳面温度非常高,而背对太阳的阴面温度极低。为此科学家采用热管技术为卫星散热,管中有流体介质,流动到温度高的一面会挥发,而在温度低的一面又会凝结,如此往复,平衡两端的温度。

这下好了,360对太空水冷原理的解释还是非常到位的,不过这不就是热管(heat pipe)吗?热管中的流体从高热端吸热,然后受热蒸发转移到了低温端,降温冷凝变成液体,循环往复给设备散热。360这个解释都不需要再去找字典了。

说到热管,PC玩家再熟悉不过了,CPU散热器及显卡散热器提高效率的关键就是靠热管,通常会使用6mm直径热管,高端点的产品会使用8mm热管,更豪华的还有10mm热管,因为热管直径越大,散热效果越好。

有关热管散热的优缺点,这里就不打算详细介绍了,这已经是古老话题了,大家可以参考我们之前写过的一篇技术文章:超能课堂(142):是什么决定了CPU风冷散热器的性能?

由于智能手机空间有限,使用的热管通常只有0.4mm厚度,与散热器上的热管相比简直是小巫见大巫了,但即便如此,这个热管散热技术在智能手机中也成为营销宣传上的卖点,今年比较有代表性的三款手机就是黑鲨、荣耀Note10及魅族16,来看看它们是怎么宣传。

·黑鲨手机:多级直触一体式液冷系统

作为一款主打游戏的手机,黑鲨手机发布于今年4月份,还是比较早使用骁龙845处理器的智能手机。在散热方面,黑鲨手机配备了多级直触一体式热冷散热系统,散热面积6000mm2,覆盖了全部高发热模块,为手机核心部件降温,号称降温幅度达到了8°C。

如果仔细看下官方说明的小字,大家会发现这个6000mm2的散热面积是指整个散热模块的,不过从面积来看,黑鲨手机在热管上还是下了功夫的,它的“铜管”面积确实是几款液冷手机中最大的。

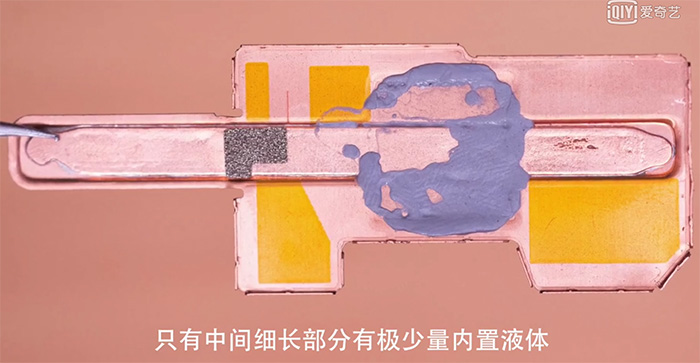

不过在拆机中,木由拆的拆机视频中指出,黑鲨手机的主力散热部分是铜片,只有中间细长部分有极少量内置液体。他指的就是中间的热管,而铜片实际上是底座,虽然黑鲨的热管散热宣传上有槽点,不过热管+底座面积还是最大的,对提高散热还是有帮助的。

·荣耀Note 10:The Nine液冷散热技术

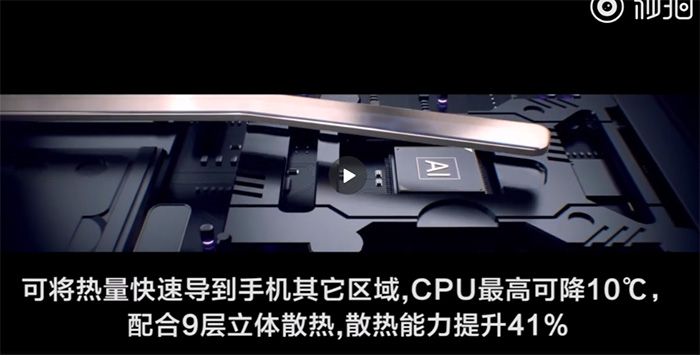

在荣耀Note 10的发布会上,华为荣耀宣称他们使用了名为The Nine热冷散热技术,而这个“第九”散热技术说的是在原来的八层散热基础上增加了液冷散热层——他们叫液冷,我们正常人叫的是热管。

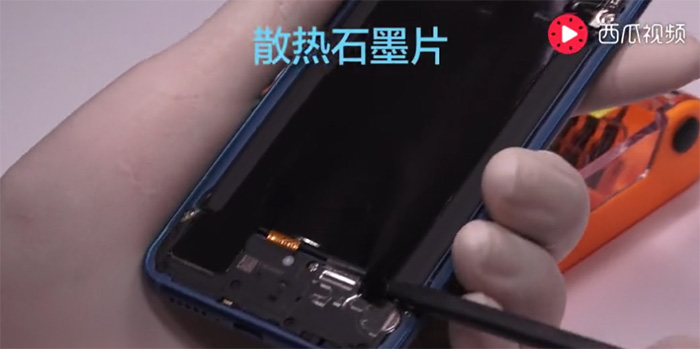

荣耀官方之后发过几个拆机视频,可以看看这个The Nine热管的位置。上图中是拆除后盖的,表面上有一层石墨贴导热。

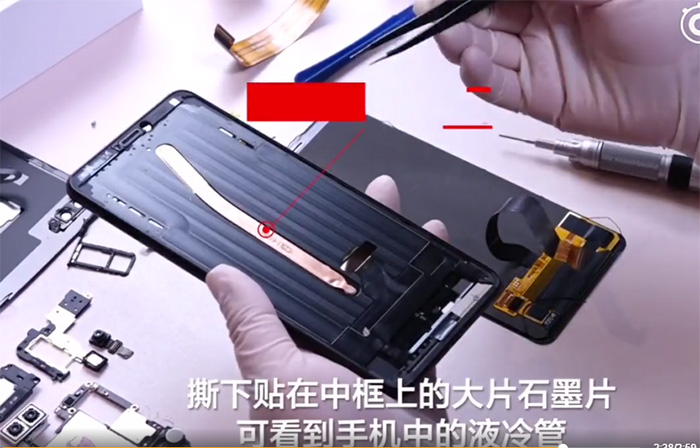

石墨下面就是热管,结合更清晰的下图,可以看到荣耀Note 10的热管实际上是在屏幕下方的那一层,与电池隔绝开了。

魅族16:水冷散热,清凉一夏

魅族在16系列旗舰手机上使用了高通骁龙845处理器,也强调跑分及游戏性能了,而为了控制骁龙845的发热,魅族16手机也用上了水冷散热——也就是正常人观念中的热管,魅族表示热管厚度0.4毫米,是他们定制的,不过找了一圈手机用的热管大部分都是0.4毫米的....

不说嘴炮的问题,魅族16的热管设计也是挺有诚意的,也加了一个底座,并增加了硅脂,同样正面的处理器上也涂抹了硅脂,可以提高导热效能。

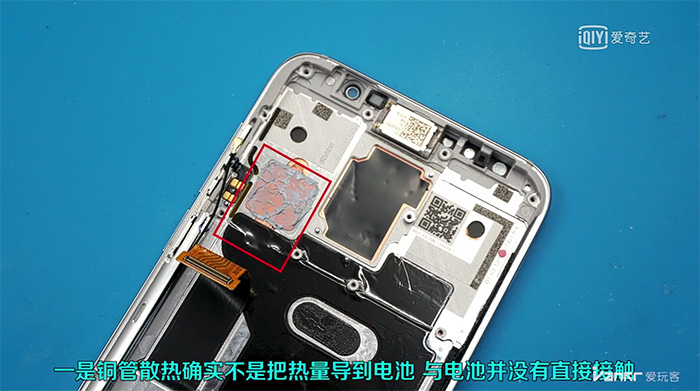

魅族16拆机视频来看,魅族16的热管底座处理的不错,但是热管埋在了电池下面,尽管拆机视频说热管不是把热量传到电池上,没有直接接触,而是有石墨贴隔绝,但是对热管来说,要想向外导热,这个走向肯定是不利的。

黑鲨、荣耀及魅族这三款手机是今年使用“液冷”散热技术的国产手机代表之一,不太了解手机散热的人显然容易被液冷、水冷吸引住,认为手机里用了什么黑科技呢。

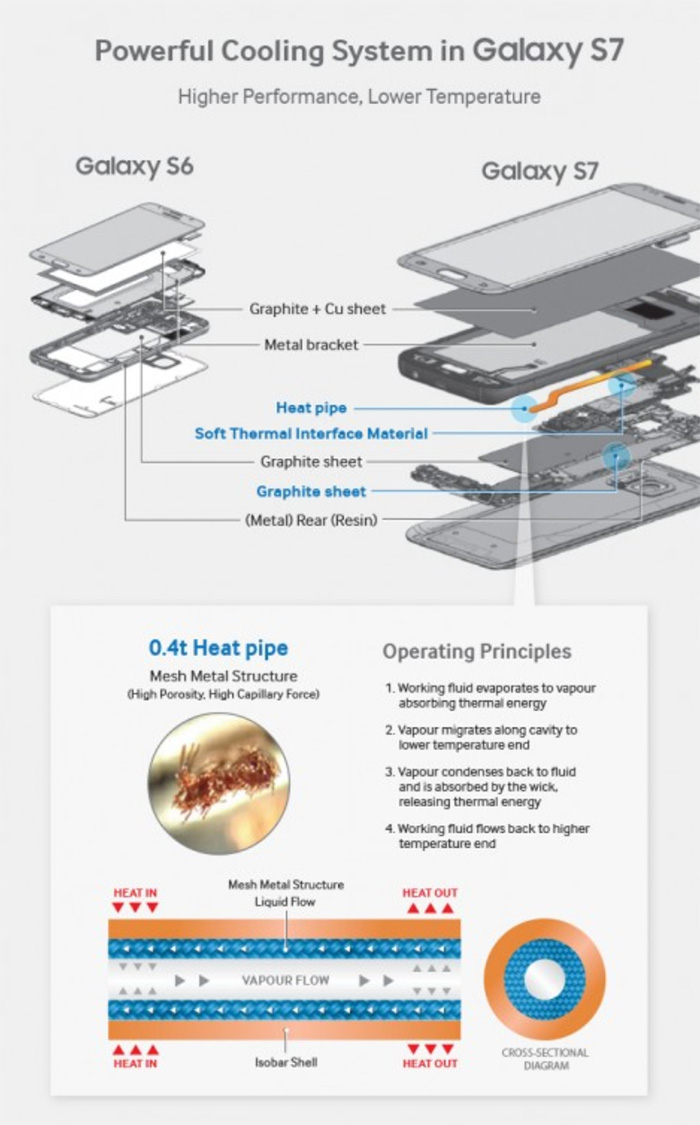

其实使用热管导热的智能手机前几年就不鲜见了,三星从Galaxy S7手机就用了热管导热了,也是0.4毫米厚度的,现在的S8/S9也有一样的设计,不过三星或者索尼等公司并没有拿来大肆渲染,更没有称之为液冷、水冷散热,还是老老实实用Heat Pipe热管来称呼。

直到写完这篇文章,也实在想不通国内手机厂商是怎么把热管散热吹成水冷散热的,就因为二者都使用液体做导热介质?但是热管、水冷的工作原理并不一样。想来想去只能说热管这个名字不够高大上,再说了3年前周鸿祎就已经把热管散热变成了太空水冷散热,现在的国内厂商怎么会自甘落后,去用已经有数十年历史的热管这个名称呢?
