    在我们的评测中,Thermaltake ThoughPower PF1 ARGB 1050W电源是一款在性能与颜值上都有优秀表现的产品,搭载的ARGB灯效也为其整体表现增色不少,既是一款炫酷的电源,也是一款可靠的电源。而今天给大家介绍的这款电源产品也属于Thermaltake旗下ThoughPower电源的PF1系列,但是其在设计上要更倾向传统路线,是一款不具备RGB灯效,纯粹为高性能而生的ThoughPower PF1 850W电源。

    Tt ToughPower PF1 850W电源外观设计


    Thermaltake ThoughPower PF1系列电源定位在高端市场,有带RGB灯效与不带RGB灯效的版本,这次我们评测是不含RGB灯效的850W款式,采用全模组线材设计,通过了80Plus铂金认证。

    Thermaltake ThoughPower PF1 850W电源尺寸为150*150*86mm,也就是长度为15cm的ATX电源,以额定功率850W来说算是一个比较紧凑的体积,在安装和使用上都是比较方便的。

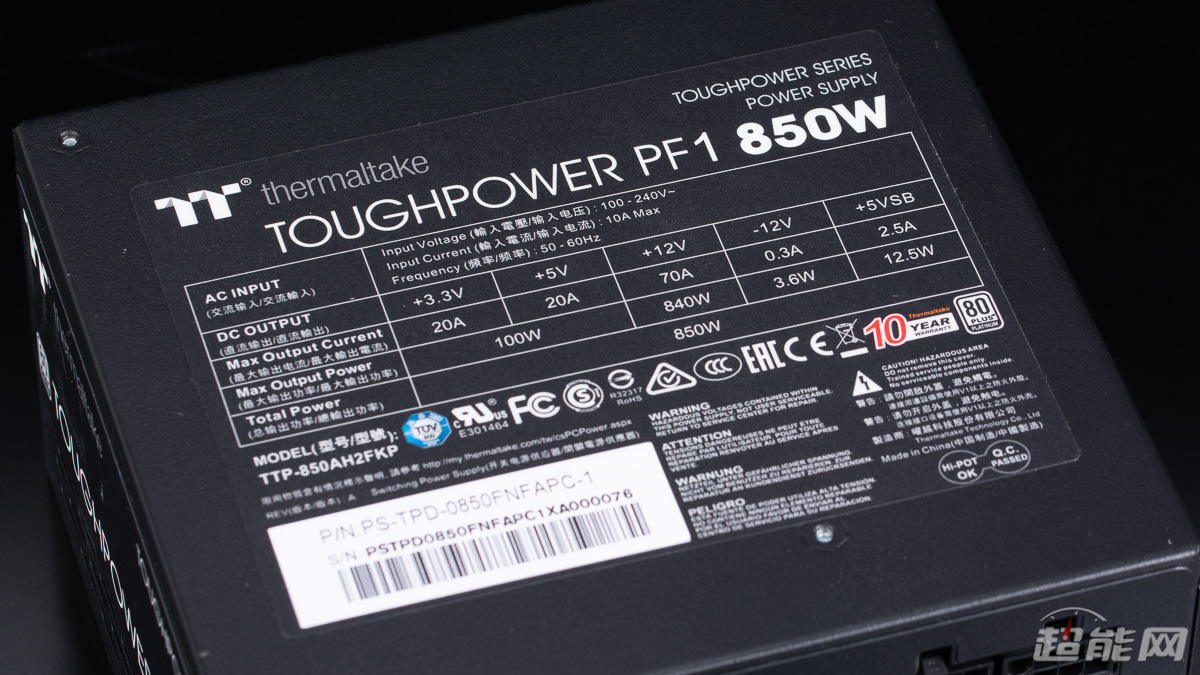

    Thermaltake ThoughPower PF1 850W电源的额定功率为850W,通过了80Plus铂金认证,采用单路+12V输出设计,其中+12V输出最高70A电流,相当于840W输出功率,+5V与+3.3V通过DC-DC转换输出,每路输出均为最高20A,联合输出功率为100W。

    电源配置有12cm直径的散热风扇TT-1225,具体型号为XW12025MS,双滚珠轴承,规格为DC12V 0.3A,支持Smart Zero Fan低负载风扇自动停转,在散热效能与静音表现上会有比较好的平衡。玩家也可以通过独立的开关选择启动或关闭Smart Zero Fan功能,关停后风扇采用常规温控方案进行转速调整,可将散热效能最大化。

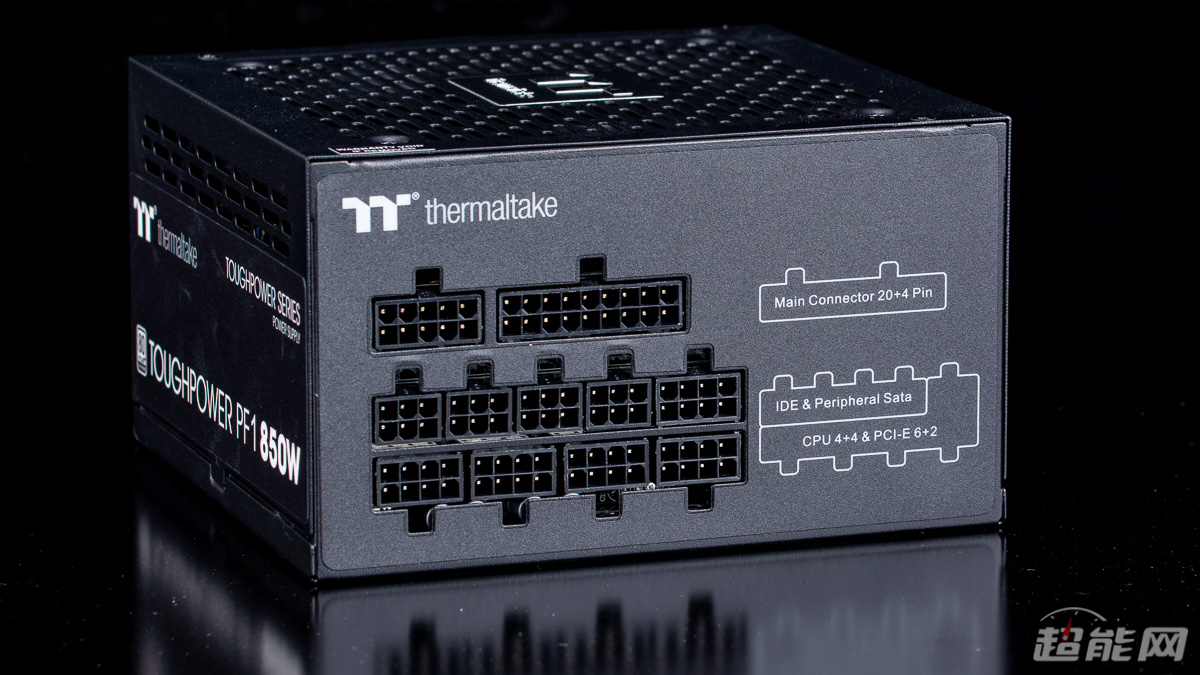

    电源采用全模组接口设计,10+18pin接口对应24pin主供电接口,4个6pin接口则对应SATA供电与D型4pin供电接口,5个8pin接口则对应4+4pin CPU供电接口与6+2pin PCI-E显卡供电接口。值得一提的是,所有模组接口都是靠左布置的,这样即便电源安装在机箱当中,也可以比较方便地进行模组线的调整。

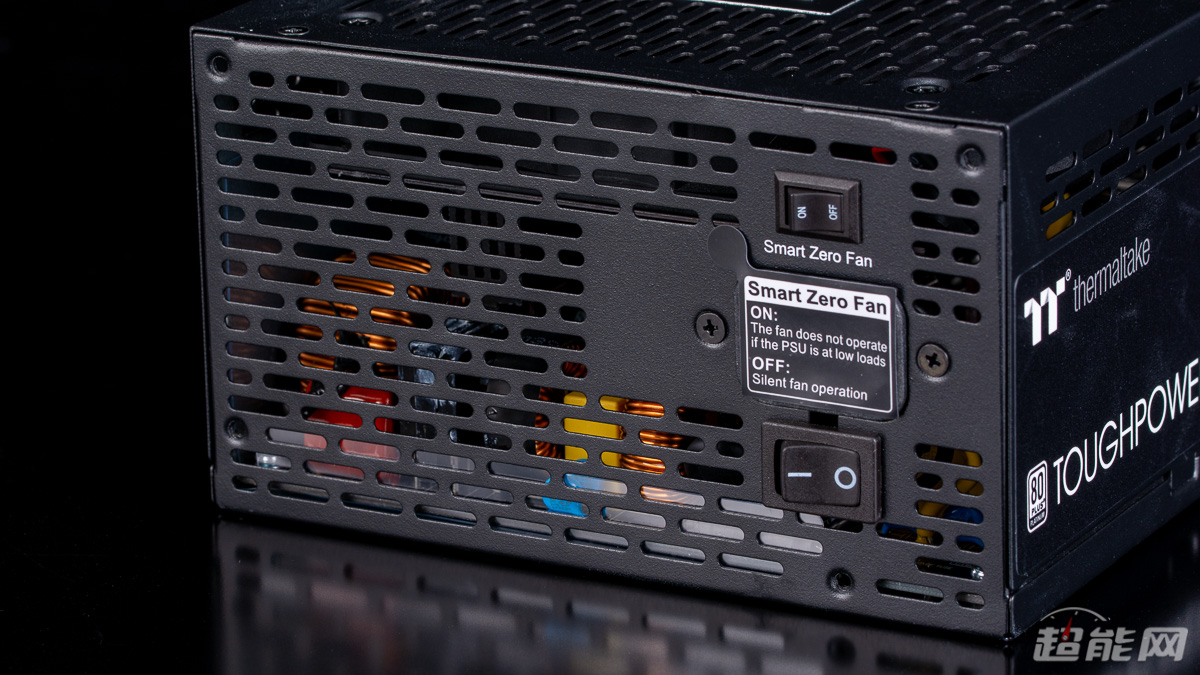

    电源采用C14型AC输入接口并带有独立开关,接口上方也有Smart Zero Fan功能的独立开关,可以实现低负载风扇自动停转功能的一键启停。

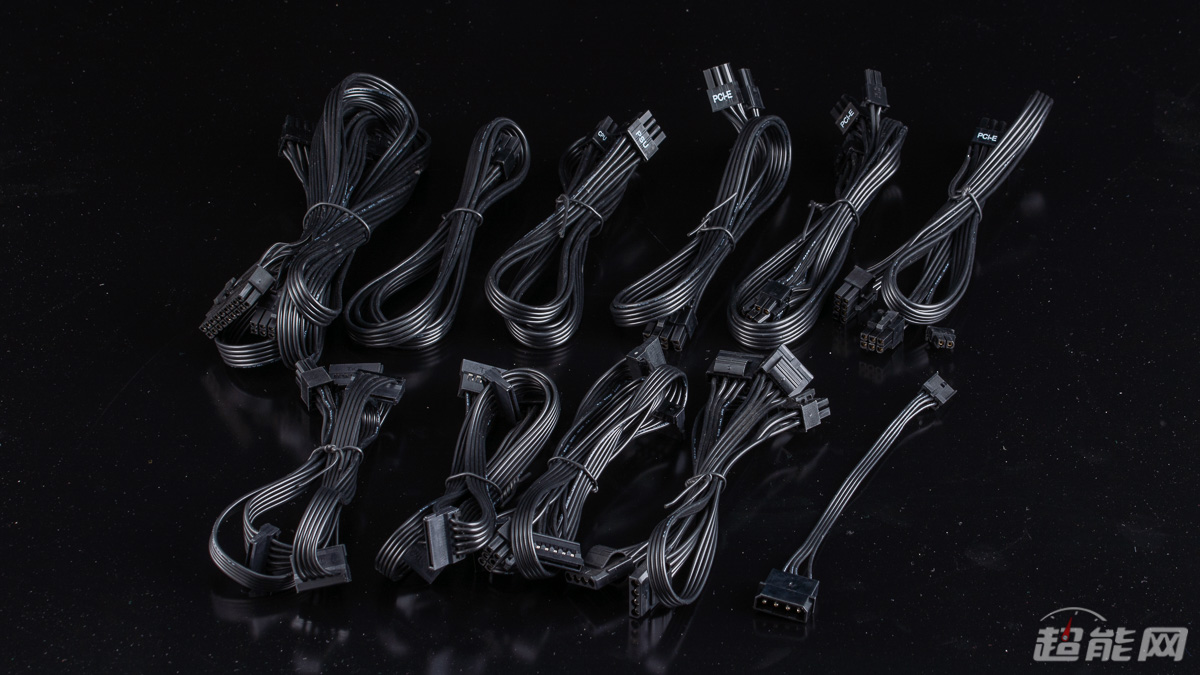

    电源模组线全部采用扁平化线材设计,除了24pin主供电接口外,还提供有2个4+4pin CPU供电接口、4个6+2pin PCI-E供电接口、12个SATA供电接口与4个D型4pin供电接口,另有一条转接线可将1个D型4pin接口转为小4pin供电接口,不过现在需要用到后者的设备已经不多了。CPU供电接口线材与PCI-E显卡供电接口线材的长度都在600mm以上,完全可以满足各种机箱的背线需求。


    电源包装也是以灰色和黑色作为主色调,在观感上市比较低调的

    Tt ToughPower PF1 850W电源拆解

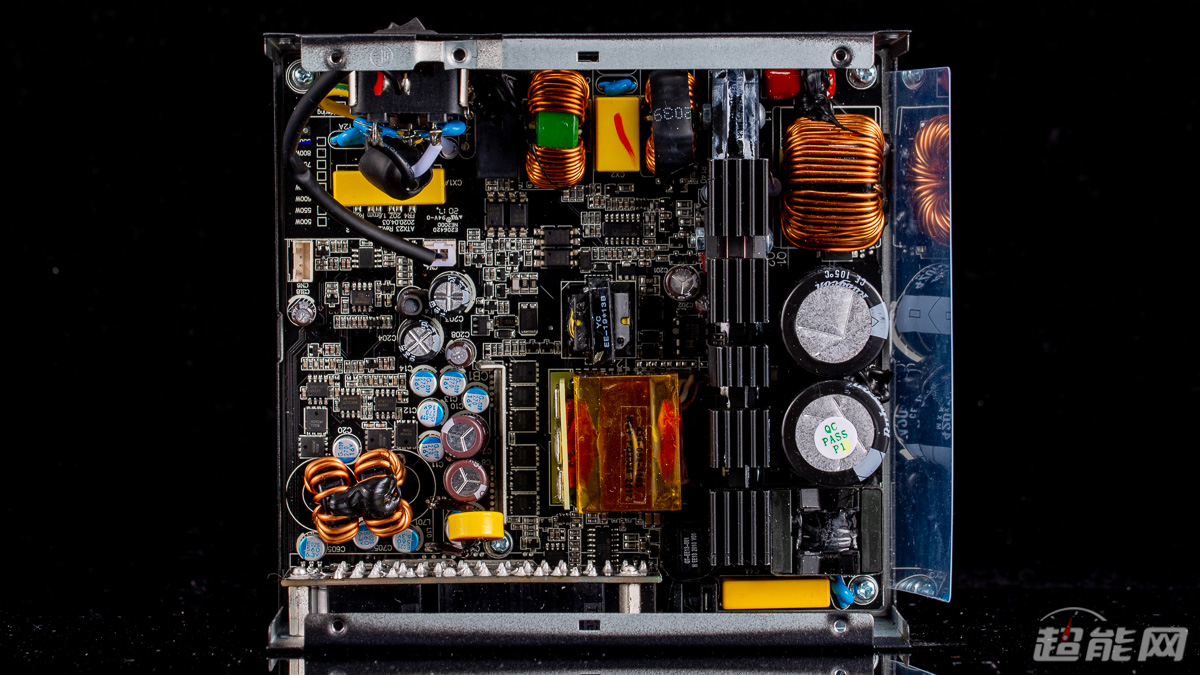

    Thermaltake ToughPower PF1 850W电源采用的是主动式PFC+半桥LLC谐振+同步整流+DC to DC结构,主要元件都布置在PCB正面,模组接口PCB采用直插式设计,可以有效降低传输损耗,尽可能地提升电源的转换效率。

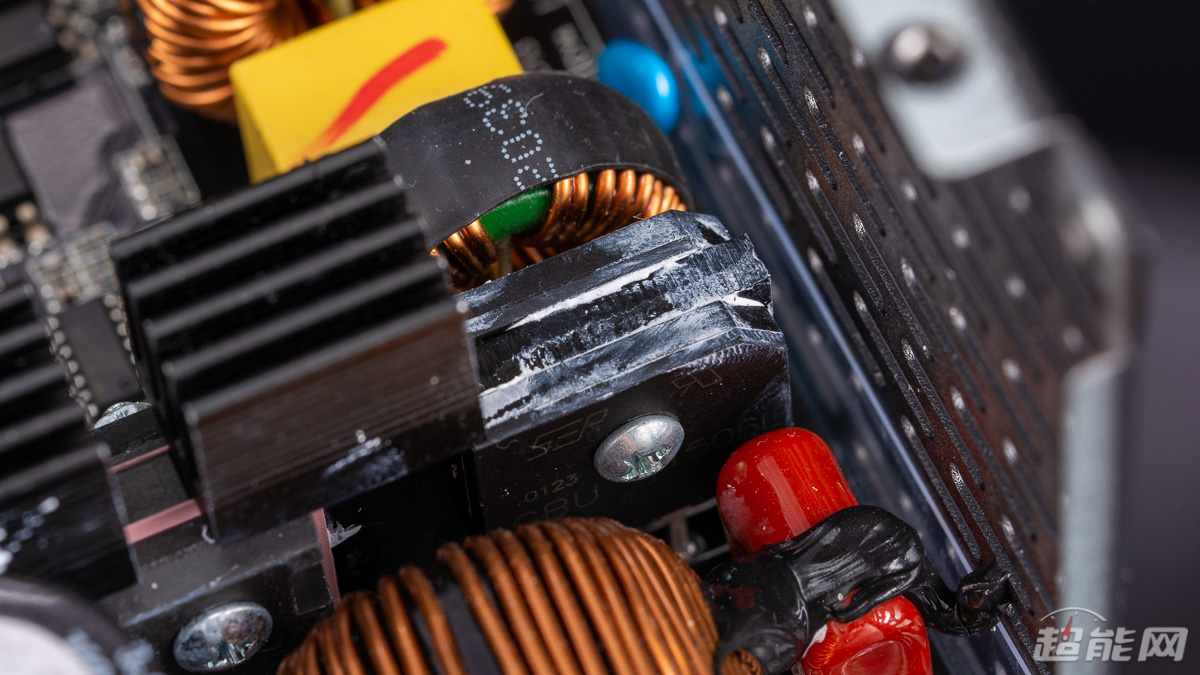

    电源拥有完整的EMI电路,AC输入插座上有1对Y电容,主PCB上足有2个X电容、2对Y电容和2个共模电感,NTC在第一个共模电感的旁边,配置有独立的继电器,但MOV的位置上没有看到有对应的元件。据Thermaltake表示,虽然电源的EMI电路上没有配置MOV,但这并不是为了缩减成本而精简元件,而是通过良好的电路设计来承担MOV元件的作用,因此MOV已经不是必需的元件,缺少MOV并不会影响电源的整体保护效能。


    电源配置有2个整流桥,型号是GBU1506,规格为600V/15A,与一次侧共用散热片

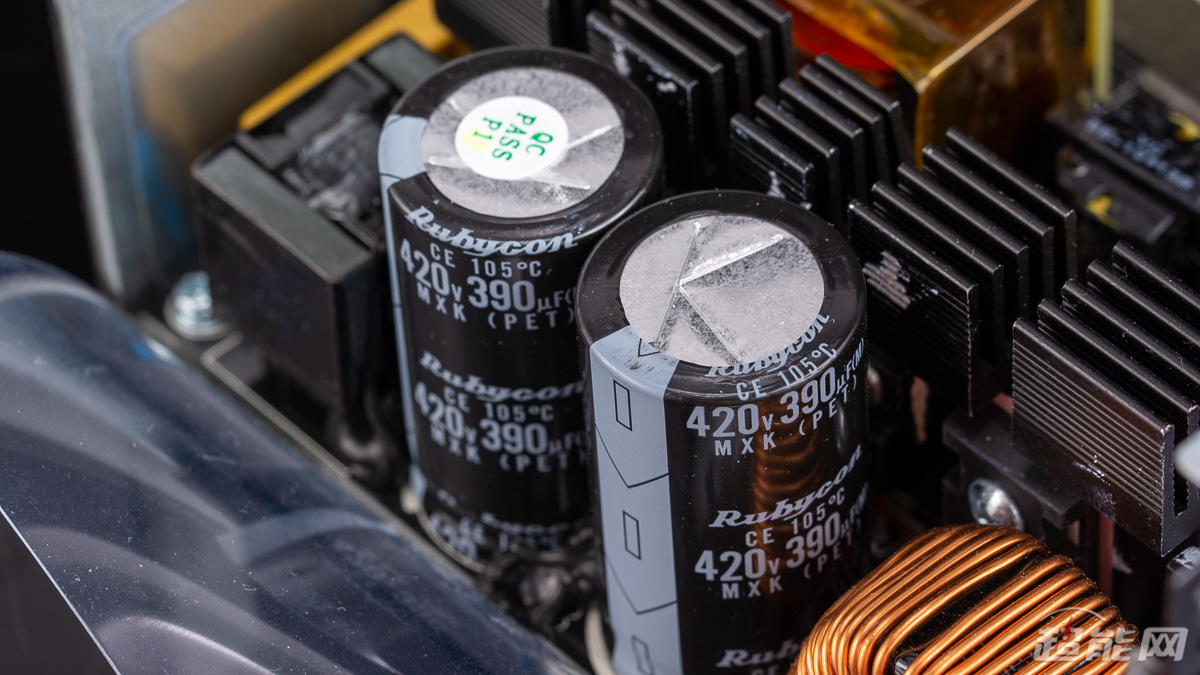

    主电容来自Rubycon,为两个420V/390μF/105℃,相当有780μF的总容量

    电源PFC开关管、PFC二极管与主开关管共用一块散热片,其中PFC开关管是2个龙腾的LSB65R070GF,规格是650V/30A@100℃/62mΩ;PFC二极管和主开关管被主电容完全挡住,无法确认具体型号,只能确认是配置有1个PFC二极管和2个主开关管。

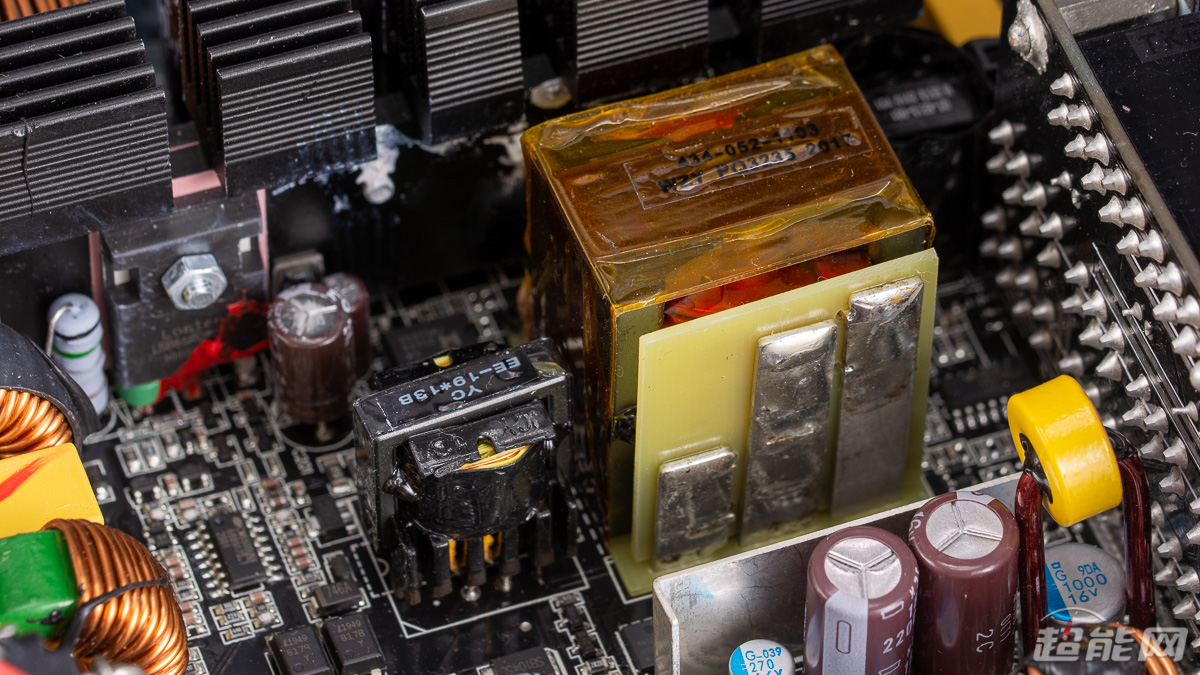

    电源的待机变压器(左)与主变压器(右)

    电源的+12V输出采用同步整流方案,整流管和续流管均为3个Advanced Power Electronics的AP4N1R8CMT-A,规格为45V/32A@70℃/1.8mΩ。

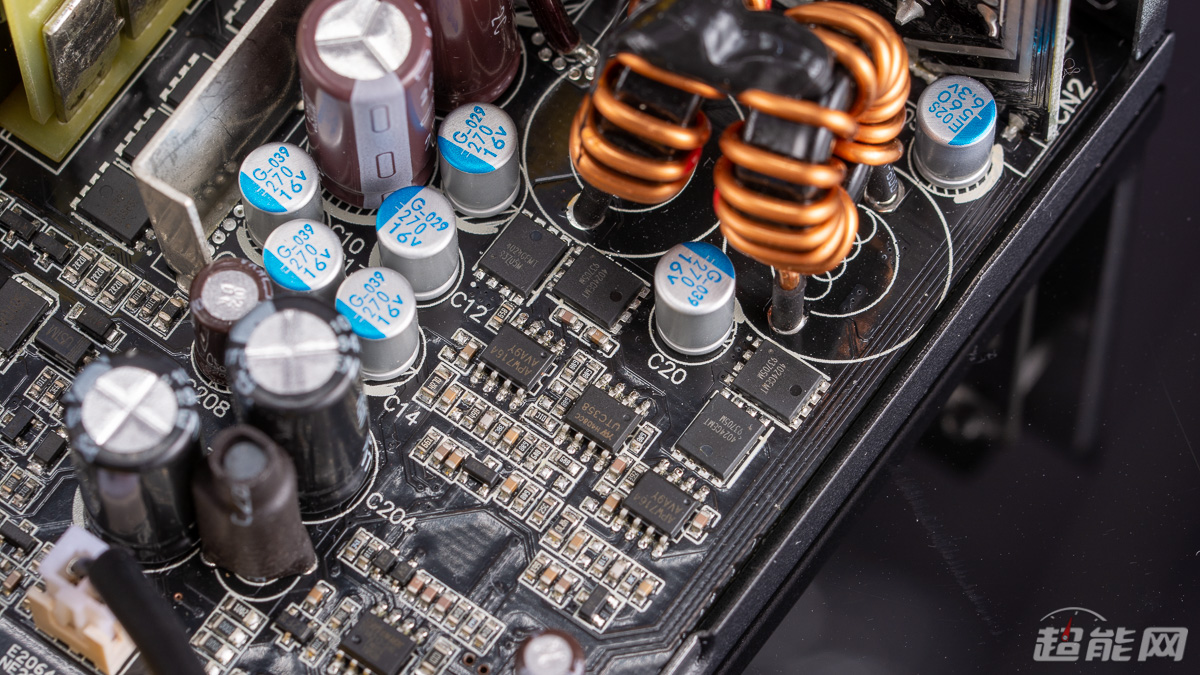

    电源的+5V与+3.3V采用DC to DC设计,电路布置在主PCB上

    +5V与+3.3V采用个配置有1个APW7164作为PWM控制器,每路输出搭配有2个MosFET,均为Advanced Power Electronics的AP4024GEMT-HF,规格为30V/20.9A@70℃/5mΩ。

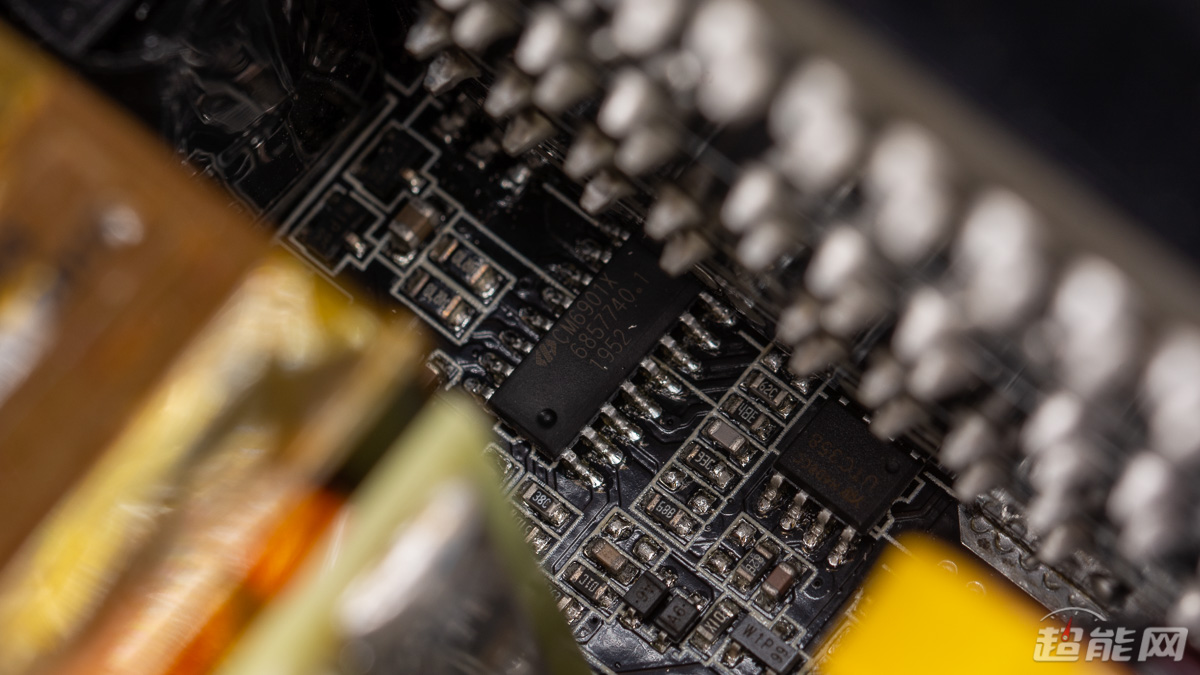

    LLC谐振控制器为CM6901X

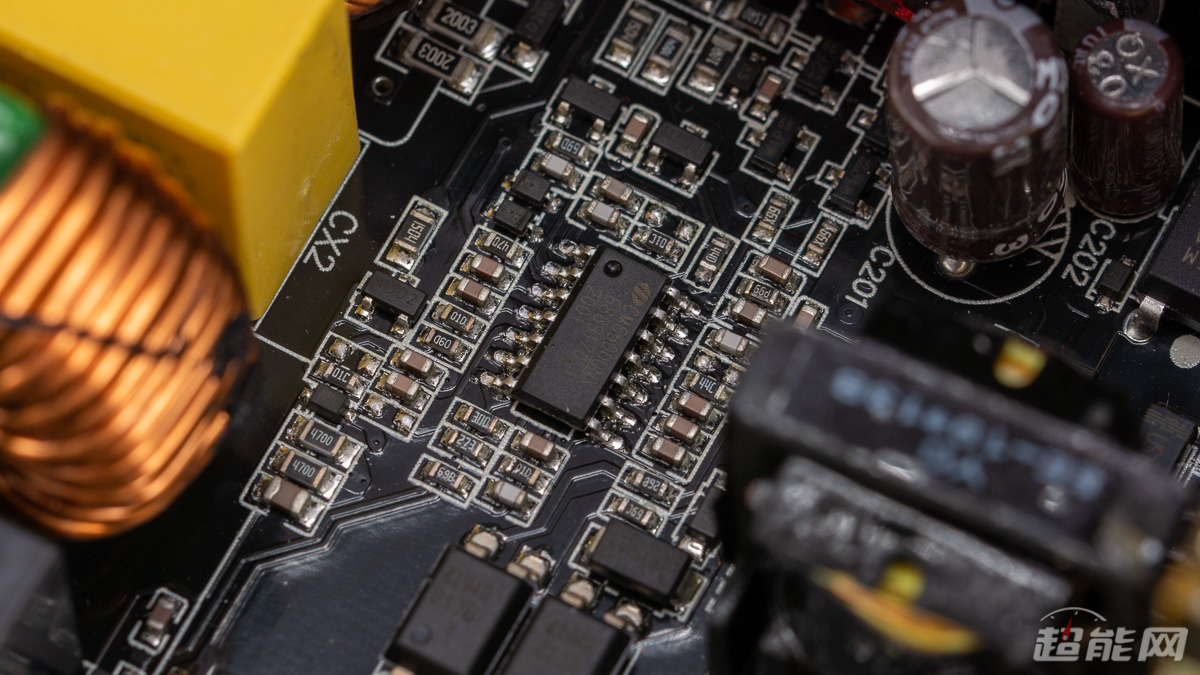

    PFC控制器为CM6500UNX

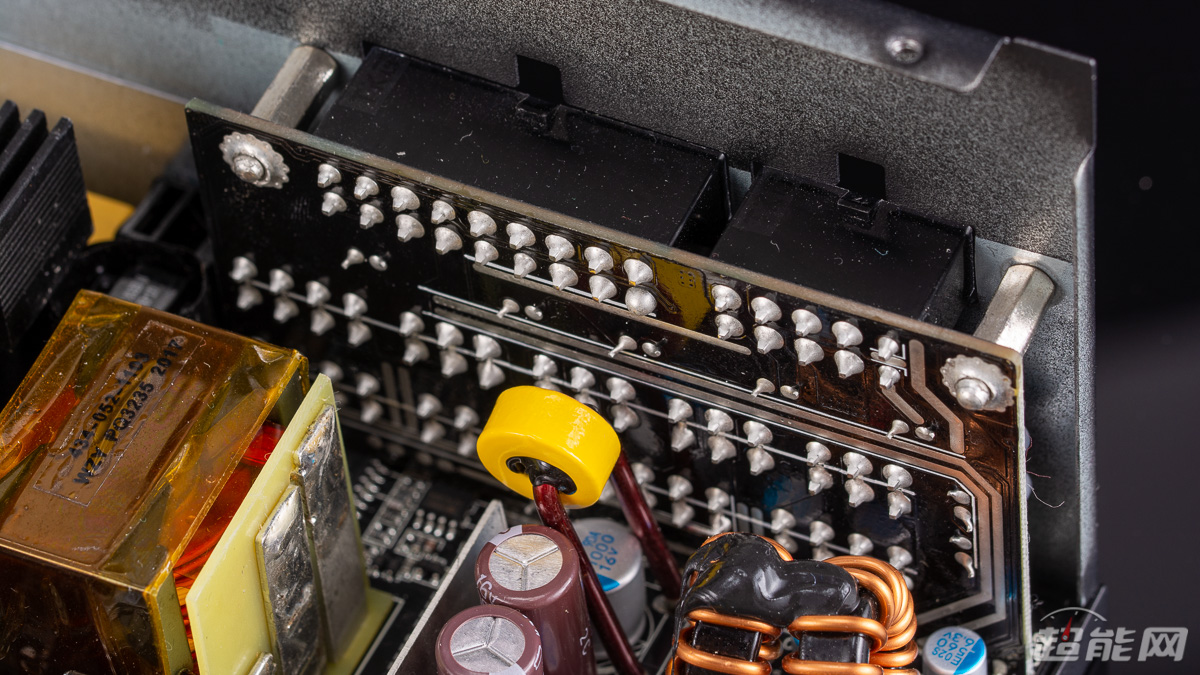

    模组接口采用独立PCB,直插式设计

    Tt ToughPower PF1 850W电源性能测试

    均衡负载

    我们针对额定功率在600W或以上的ATX电源进行超载测试,测试项目为120%幅度的230V输入均衡负载测试以及纹波测试。该项测试的测试不纳入超能指数的计算中,单纯是用来观察电源的潜力,主要用来体现中高端电源的优势所在。

    我们可以看出,Thermaltake ToughPower PF1 850W电源在超载20%至1020W的时候,其各路输出电压相比100%负载时并没有明显的变化,转换效率虽然有所下跌但仍然处于正常的电气性能变化范围内,由此可见其功率余量是比较充足的。

    PS:以上操作是评测需要,我们并不建议玩家超载电源,如果确实需要更高的输出功率,请使用额定功率更高的产品。

    转换效率

    Thermaltake ToughPower PF1 850W是一款通过了80Plus铂金认证的电源,在230V输出的环境下,输出50W功率时其转换效率在80%左右,输出100W时转换效率超过92%,半载输出效率超过94%,整体平均效率超过93%;在115V输入下最高转换效率超过93%,满载效率在91%左右,符合80Plus铂金电源的输出特性。

    待机效率

    按Intel ATX12V 2.52规范中的推荐值,5V待机在100mA/250mA/1A的负载下转换效率应该高于50%、60%、70%,待机空载小于1W。在这方面Thermaltake ToughPower PF1 850W电源表现优秀,空载待机输入为0.07W,输出电压足额,转换效率处于较高水平,没有什么可以挑剔的地方。

    散热风扇转速

    Thermaltake ToughPower PF1 850W电源支持Smart Zero Fan风扇智能停转功能,可以低温低负载情况下自动停转风扇。根据我们的测试显示,电源在输出超过半载之前,风扇是基本停转的,随后电源风扇开始转动并随着输出则增加而增加,起转时转速可达730RPM水平,满载时风扇转速在1300RPM左右,噪音并不明显;此外玩家也可以通过独立开关将电源的风扇调速方案切换回常规温控模式,此时风扇不会停转,而是在半载前维持约700RPM的转速,半载后转速上升,满载时风扇转速同样是在1300RPM左右。

    电压稳定性

    Thermaltake ToughPower PF1 850W电源的输出电压是非常稳定的,+12V输出电压偏离度不到1%,+5V与+3.3V的电压偏离度则不超过2%;电压调整率方面更是值得称赞,三路输出均未超出1%,可以说是非常出色的表现。





    输出纹波

    纹波和噪声是电源直流输出里夹杂的交流成分,如果用示波器观察,就会看到电压上下轻微波动,像水波纹一样,所以称之为纹波。按照Intel ATX12V 2.3.1规定,+12V、+5V、+3.3V的输出纹波与噪声的Vp-p(峰-峰值)分别不得超过120mV、50mV、50mV。过高的纹波会干扰数字电路,影响电路工作的稳定性。

    我们使用数字示波器在20MHz模拟带宽下按照Intel规范给治具板测量点处并接去耦电容,对电源进行满载纹波的测量,以低频下的纹波峰峰值作为打分基准。

    Thermaltake ToughPower PF1 850W电源在100%满载时的+12V、+5V、+3.3V低频纹波为42mV、19mV和19mV,属于表现优秀的水平;超载至120%输出后,电源输出纹波有小幅度的增加,三路输出分别上升至49mV、21mV和20mV,基本上只是数字的变化,算不上是本质上的性能改变,这说明电源有相当充足的功率余量。

    交叉负载

    交叉负载测试项目我们按照Intel ATX12V 2.52和SSI EPS12V 2.92电源设计指导的要求,制定出850W电源交叉负载图表。

    值得注意的是,我们并非原封照搬设计规范,而只选择其中比较有实际意义的4个测试点,分别是交叉负载框里的左下、左上、右上和右下角四个点。

    这四个点的意义分别为:

      左下角(A点):整机最小负载;
      左上角(B点):辅路最大负载、12V最小负载,例如多个机械硬盘同时启动的情况;
      右上角(C点):辅路最大负载、整机满载;
      右下角(D点):12V最大负载、辅路最小负载,例如使用单个固态硬盘运行3D游戏的情况;

    测试点的X坐标表示总的+12V的输出功率,Y坐标表示+5V和+3.3V的输出功率之和。

    交叉负载的测试与前面的均匀负载测试的评判标准一致,电压偏离额定值越少越好,各路偏离率允许的值都为±5%

    Thermaltake ToughPower PF1 850W电源在+5V和+3.3V输出上使用了DC to DC设计,这个设计在交叉负载(拉偏测试)中是比较有利的,因此其三路输出在偏载的情况下并未出现明显的电压偏离现象,其中+12V与+3.3V输出的偏离度在各项测试中都维持在1%以内,+5V输出则维持在2%以内。

    保持时间

    掉电保持时间(Hold-up Time)是指电源掉电之后电压输出值跌出范围允许的5%的时间,我们测量的是+12V、+5V和Power-OK(Power-Good)信号的保持时间

    SSI EPS12V 2.92服务器电源设计指导中对输出电压保持时间的要求是电源在75%的负载下保持时间应该大于18ms,而Power-OK信号的保持时间要求是大于17ms

    掉电保持时间如此受关注,是因为其很大程度上关系到硬件的寿命,Power-OK保持17ms意味着面临17ms以内的掉电情况时电脑能持续运行而不出现关机、重启的状况,而各路电压保持18ms或者更长的时间,是为了在掉电发生时各个硬件能够做出应急处理,比如机械硬盘的磁头归位 、SSD的掉电保护。

    Thermaltake ToughPower PF1 850W电源的保持时间是在75%负载(DC输出637.5W)的情况下测得。

    对于+12V和+5V,合格的标准是保持时间等于或者大于18ms,Power-OK(或者称PG,Power-Good)时间应该等于或者大于17ms。Thermaltake ToughPower PF1 850W电源的+12V保持时间为29.8ms,+5V为39.2ms,Power-OK为20.1ms,三项保持时间全部达标且留有比较充足的余量。

    Tt ToughPower PF1 850W电源点评

    按照我们目前的评分标准,Thermaltake ToughPower PF1 850W电源的超能指数为92.6分,属于顶尖级别的电源产品,非常适合追求电源性能的玩家选择。

    Thermaltake ToughPower PF1 850W是一款很纯粹的电源产品,表面上的亮点只有紧凑的体积以及支持Samrt Zero Fan低负载风扇自动停转功能这两个比较有吸引力,但正因为如此Thermaltake才可以集中全部精力将ToughPower PF1 850W的性能做到最好。而事实证明Thermaltake做到了,ToughPower PF1 850W的基础性能几乎可以说是无可挑剔。

    当然如果要吹毛求疵的话,Thermaltake ToughPower PF1 850W电源并没有配置MOV元件。实际上这款电源即便没有MOV元件也不影响其保护功能,因为其电路设计已经可以代替MOV的功能,但对于玩家的心理来说,少了一个元件,或者PCB上多了一个空位,总会有一种莫名的不完美感觉,特别是对于高端产品来说,玩家的心理满足还是需要顾及一下的。

    目前Thermaltake ToughPower PF1 850W电源已经登陆市场,定价为人民币1299元,并享受10年换新的质保服务。诚然这个价格并不算低,但是考虑到电源的高性能以及其面向的市场,这个价位其实还是很合理的,如果玩家需要的是一款纯粹的高性能电源,那它会是一个值得考虑的选择。

    √ 优点:

    - 80Plus铂金认证
    - 全模组接口设计
    - 10年质保
    - 输出电压稳定
    - 输出纹波低
    - 保持时间充足
    - 风扇支持Smart Zero Fan智能停转功能

    X 缺点:

    - EMI组成缺少了MOV元件

    ×
