猎金部落GAMING G13电源图赏：紧凑型的1300W电源

长城以打造国潮精品的名义，创立了全新的高端电竞品牌猎金部落，并且推出了一系列的PC电源作为猎金部落的亮相产品，包括有Gaming、Victory、Prime、Titan、超级巨龙等多个系列，其中Gaming系列可以称得上是最能代表猎金部落定位的产品。

猎金部落Gaming系列的首发亮相是G4/G5/G6/G7/GX等多款电源，而今天要说的Gaming G13电源则是新成员，也是目前该系列中的最顶级款式。这款电源额定功率为1300W，采用全模组线材和单路+12V输出设计，通过了80Plus 230V EU金牌认证，目前市场价格为1199元，可享受5年质保服务。

猎金部落Gaming G13属于ATX电源，长度为15cm，全模组线材设计，采用主动式PFC+半桥LLC谐振+同步整流+DC-DC结构，通过了80Plus 230V EU金牌认证。作为一款额定功率1300W的电源产品，猎金部落Gaming G13在体积控制上做得非常不错，在我们印象中这应该是体积最小的1300W功率ATX电源。

猎金部落Gaming G13电源

猎金部落Gaming G13电源采用单路+12V输出设计，拥有两种额定功率规格，在100V到120V的交流输入环境下，其额定功率为850W，其中+12V输出电流为额定70.8A，相当于额定功率849.6W，+5V与+3.3V输出的额定电流则均为25A，联合输出最高功率为130W；而在200V到240V的交流输入环境下，其中+12V输出电流为额定108A，相当于1296W的额定输出，+5V与+3.3V输出的额定电流则均为25A，联合输出最高功率为130W。

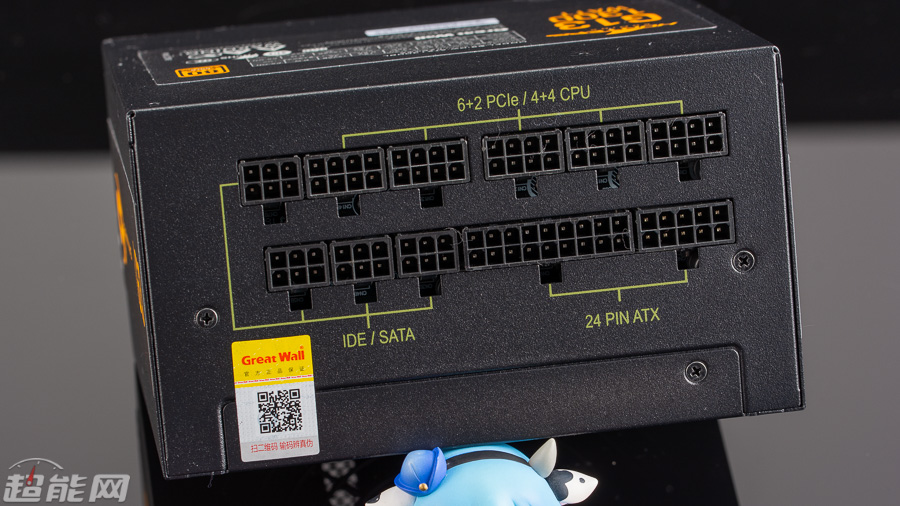

电源采用全模组接口设计，其中负责连接CPU与PCI-E显卡供电线材的是8pin接口，共计有5个，负责连接D型4pin与SATA供电线材的是6pin接口，共计有4个，24pin主供电线材则从18pin+10pin接口扩展出来，这种搭配也是目前比较常见的全模组接口组合。 全模组接口的好处在于可以根据自己的需要增减线材，以优化机箱的布线，以及自行定制线材，彰显自己的个性化，有一定的可玩度。

电源的输入接口带有独立开关，与常见的设计不同，电源的输入开关是凹陷进去的，显然这是一种防误触的设计，一定程度上可以避免意外关掉电源的事情发生，运输过程中也不容易损坏电源开关。

电源采用的是14cm直径的滚珠轴承风扇，支持低负载低温风扇自动停转

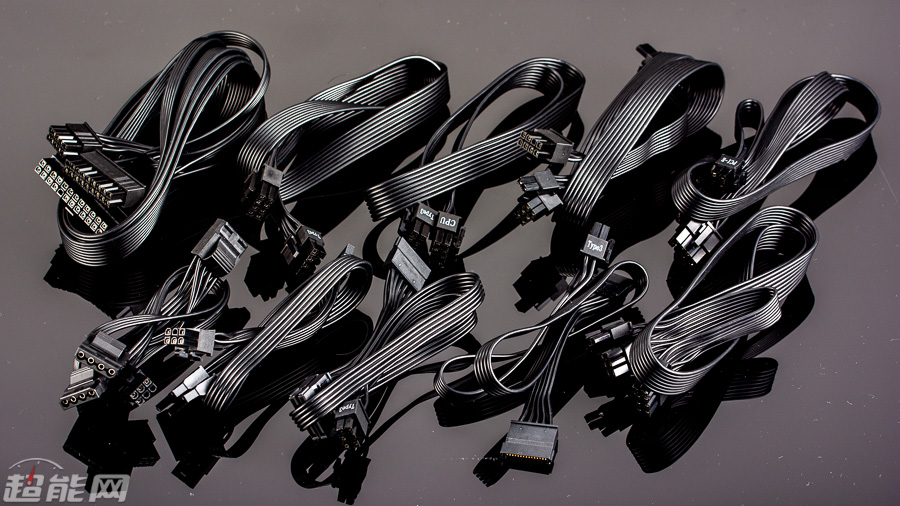

供电接口方面，猎金部落Gaming G13电源提供有1个24pin主供电、2个4+4pin CPU供电接口、6个PCI-E 6+2pin供电接口、9个SATA供电接口和3个D型4pin供电接口， 其中24pin、CPU与PCI-E显卡供电线材的长度均超过600mm，可满足绝大部分平台的使用需求。

猎金部落GamingG13电源所用的风扇来自悦伦，型号为D14BH-12，滚珠轴承，规格为12V 0.7A，最高转速2400RPM，是一款比较常见的风扇。

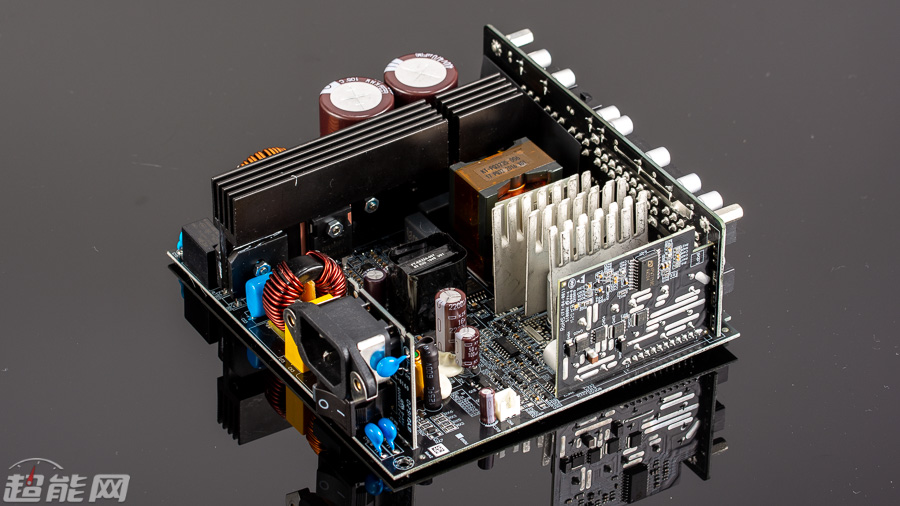

猎金部落Gaming G13电源采用了无线缆的PCB直插式设计，主动式PFC+半桥LLC谐振+同步整流+DC-DC结构，内部组成非常整齐，各个部分可以说是一目了然，完全展现了长城雄厚的电源设计功底。

猎金部落Gaming G13电源

由于猎金部落Gaming G13电源采用了无线缆的PCB直插式设计，因此其内部基本上已经合为一体，包括AC输入插座与输入开关都可以一同取出，不仅赏心悦目，甚至可以说是“治愈强迫症”。

主PCB背面没有放置任何元件，焊点非常整洁

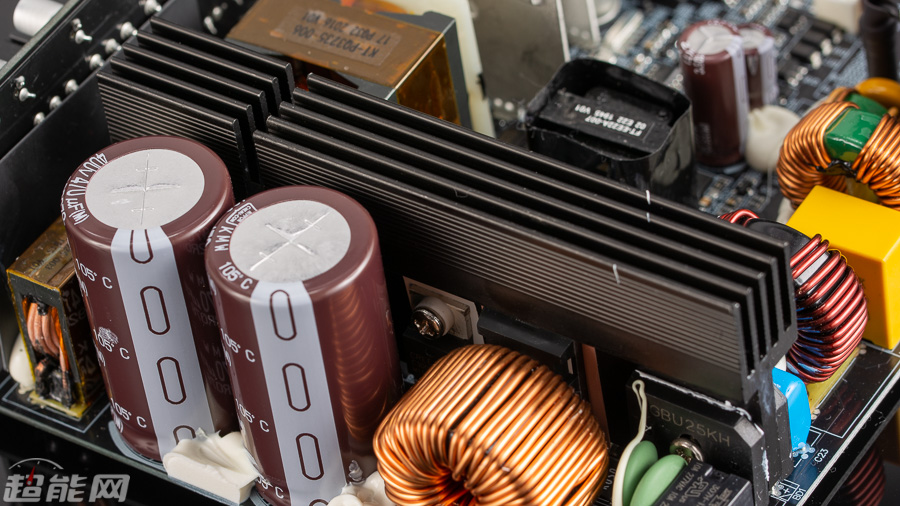

电源 采用2个日化的电解电容作为主电容，规格均为400V/470μF/105℃，相当于总容量940μF

电源的一次侧组成

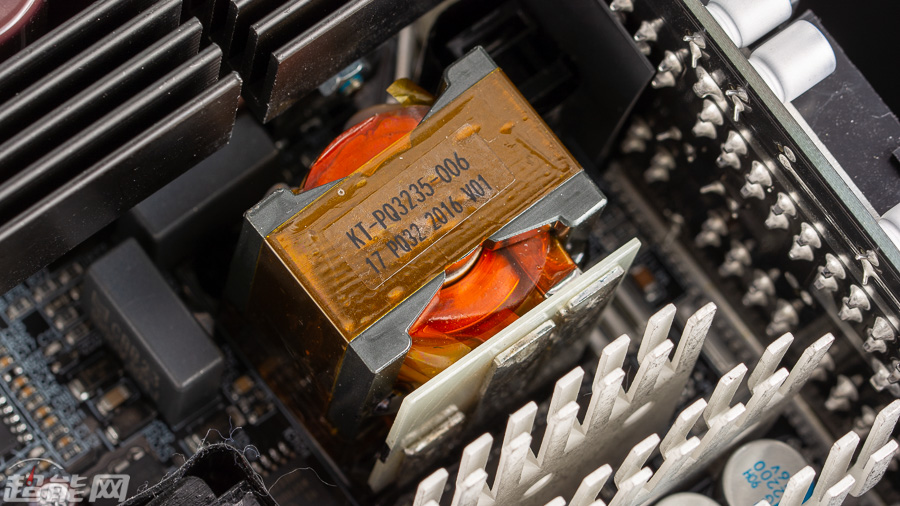

猎金部落Gaming G13电源采用的是半桥LLC谐振拓扑

电源的+12V同步整流电路

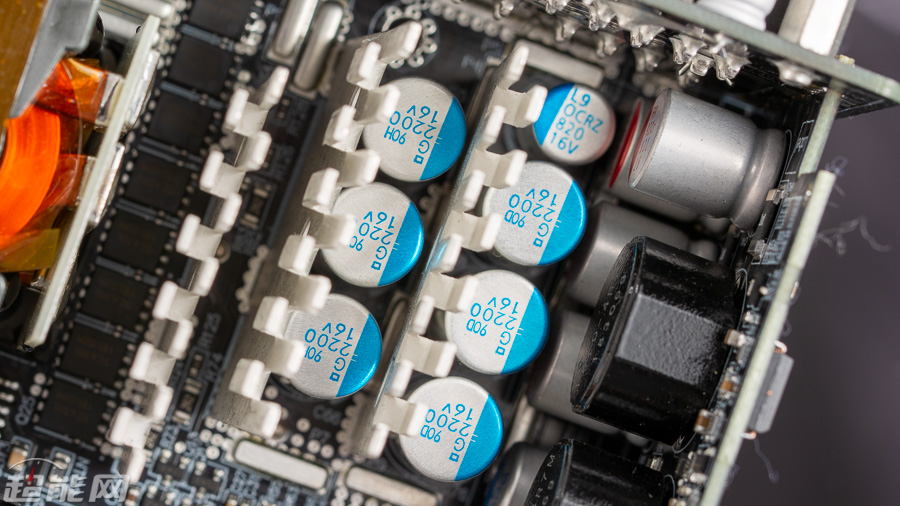

+12V同步整流电路采用日化的固态电容进行输出滤波

猎金部落Gaming G13电源的+12V输出采用同步整流设计，整个电路配置有3块铝制散热片，采用日化的固态电容作为输出滤波，配置有8个MosFET，续流管与整流管 各4个，均为NTMFS5C430NL，规格为40V/140A@100℃/1.5mΩ。

电源的+5V与+3.3V输出采用DC-DC的方式从+12V转出，采用独立PCB子板，配置有封闭式电感，滤波电容由FPCAP与日化的固态电容组成，ST9S429-PG14管控IC也配置在DC-DC子板上，为电源提供PG信号以及各种保护功能。

模组接口PCB上配置有大量的日化固态电容进行滤波
