    现在的主板除了要料件足、功能强之外,它的外观也是很重要的,特别是高端产品,愿意买高端主板的都是些发烧级游戏玩家或者DIY玩家,他们当中有不少人对产品的外观是有一定追求的,造型YY的东西更能够吸引到他们的目光,所以厂家们也把同一型号的主板推出了不同的版本,微星此前就推出了很多不同风格的产品,比如Carbon系列。

    Carbon就是碳的意思,顾名思义就是让主板看起来有加了碳纤维配件的感觉, 碳纤维部件以质量轻和刚性好等优点大量应用在赛车之上,微星把这些元素应用在主板上面,就是想表现出主板致力与追求极限的性能和游戏体验。

    两款主板的配色完全换成了黑色,散热器上的贴纸也换成了碳素配件的网格风格。今天要介绍的这款Z170A GAMING PRO CARBON就是在原来的Z170A GAMING PRO的基础上改良而来的,除了外形风格的变化之外,主板的上接口布局也进行了细微的优化,让设计变得更为合理。

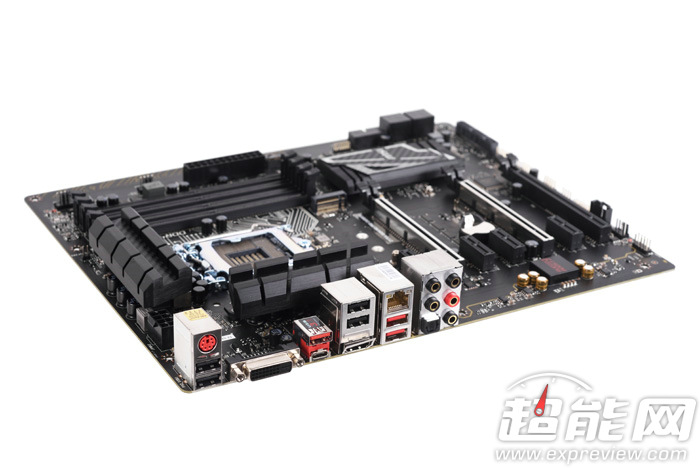

    主板的外形风格从原来的红黑变成的现在的纯黑色


    只是改了PCH与MOSFET散热片的配色就让整块主板的风格截然不同

    Z170A GAMING PRO CARBON同样配备了微星RGB LED动态炫光系统,支持16.5百万种颜色和8种灯光效果,这次主板上导光带的设计也改了,以前是在主板右侧一整条都是透光的PCB,而现在灯光带只有主板一半的高度,而且也不是整段PCB都透光了,变成了上图这样的图案,感觉有点像是PCB上的走线。

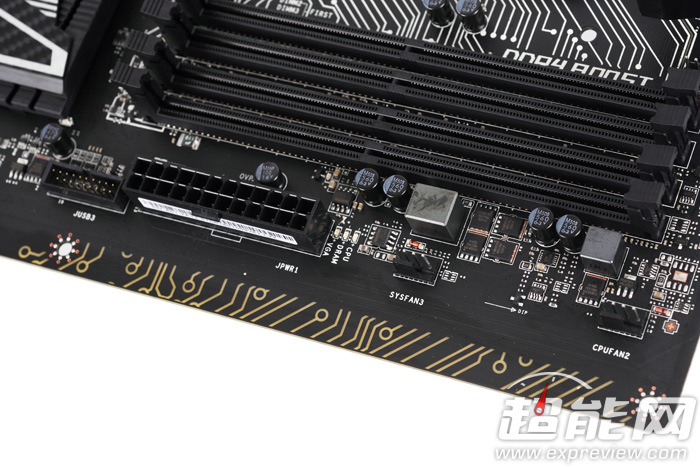

    主板提供四根DDR4内存插槽,不过频率上限有所限制,最高支持双通道DDR4-3600内存,最大容量64GB,支持XMP规范。支持DDR4 Boost加速引擎,将存储用的线路与其他线路完全隔开,确保DDR4内存的电子信号更稳定,有助于优化系统稳定性。

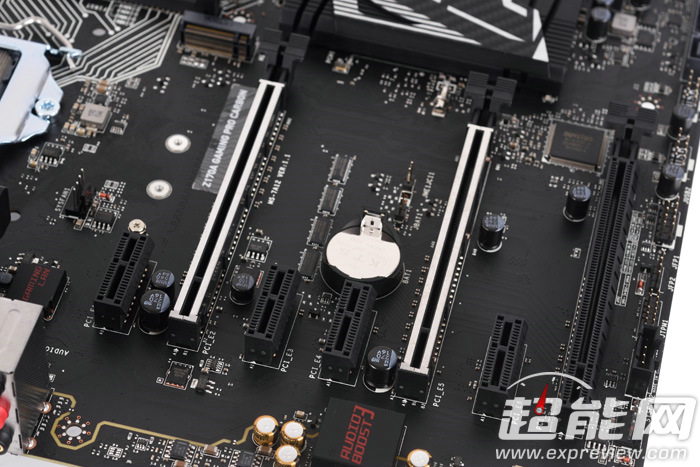

    主板提供了三根PCI-E 3.0 x16插槽,第一、二根有金属装甲包裹着的是用CPU的通道,单卡时插第一根有x16全速的速度,双卡时则是x8+x8模式,第三根其实是PCI-E 3.0 x4,用的是PCH的通道,另外还有4个PCI-E 3.0 x1插槽扩展。

    PCI-E插槽用上了金属防护,这是微星新增的特色设计,除了好看之外还可以增强PCI-E插槽强度,防止某些悲剧发生,经常大力插拔显卡的玩家会懂的。

    主板支持一个速度高达32Gbps的M.2接口,支持2242、2260及2280规格,此外用户如果需要U.2接口的话可以选购U.2转接卡。

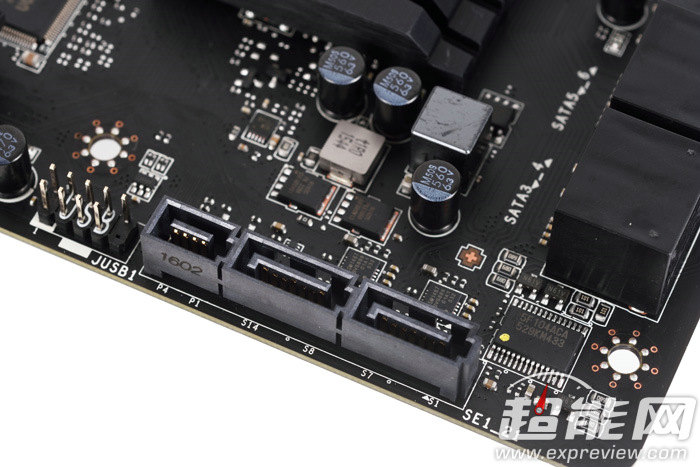

    Z170A GAMING PRO主板上的SATA接口并不是在主板边缘的,旁边有段透光的PCB,接口是竖直与主板的,这种设计对于想走背线的玩家来说其实并不是太好用,就算接上了也不太美观,于是现在Z170A GAMING PRO CARBON主板把SATA接口重新移回到主板边上,这样就可以翻转90°摆放了,这样走出来的背线就好看多了。

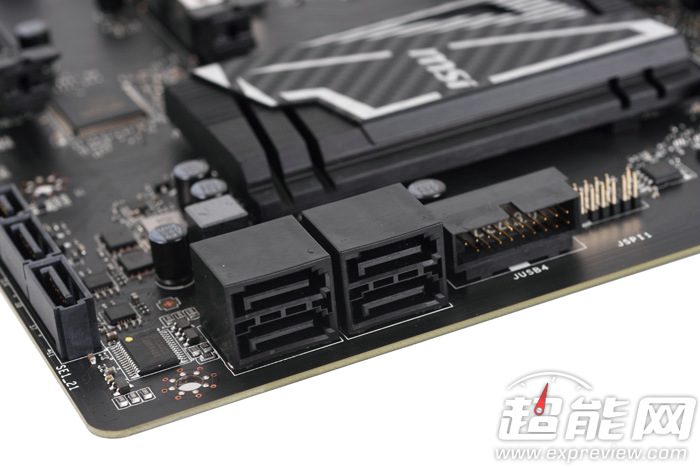

    有个竖直的SATA-E 12Gbps接口在SATA 6Gbps旁边

    至于背板I/O接口,微星Z170A GAMING PRO CARBON主板提供了1个PS/2接口、2个USB 2.0接口,4个USB 3.1 Gen2接口,2个USB 3.0,2个USB 3.1(Type-A与Type-C各一个)接口,1个千兆网络接口,5个音频接口,一个S/PDIF光纤接口,视频输出接口包括一个HDMI和一个DVI-D口。

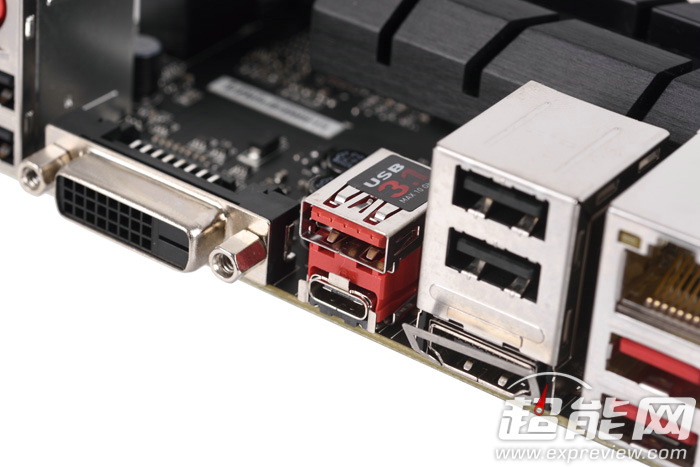

    USB 3.1 Type-A与Type-C各一个

    主板配备是8相供电,其中5相是CPU供电,3相是核显供电,每相供电配备一上一下两个MOSFET,SO-8封装,PWM主控是ISL95856,第五代军规标准用料,主板上的电感从SFC换成了钛金电感,寿命更长,啸叫更少,上面的固态电容是日化所产的。

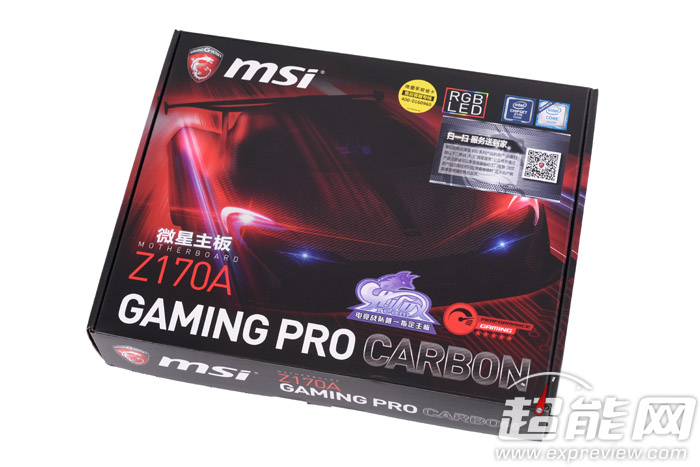

    主板包装盒

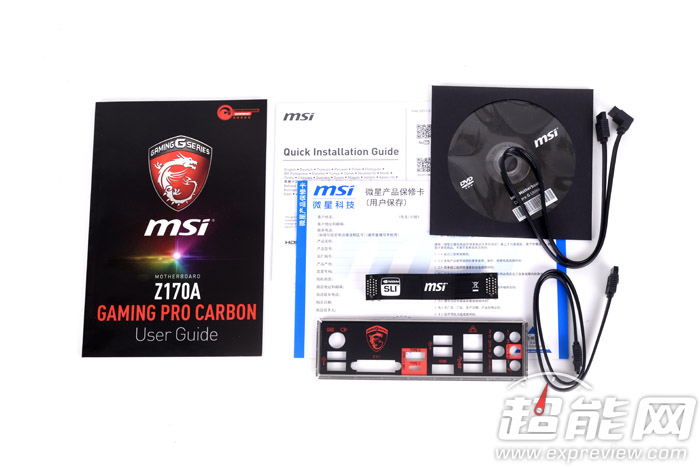

    主板的配件有两条SATA线,一个SLI桥和挡板、驱动光盘、说明书和保修卡什么的

    ×
