    作为PC硬件品牌中的龙头老大,ROG玩家国度目前涉及的产品早已不止板卡产品,其PC电源和CPU散热器产品也已经形成规模,其中性能优秀且价格相对亲民的ROG Strix雷鹰系列电源更是成为很多ROG粉丝的装机首选。此前ROG雷鹰系列电源只有550W、650W、750W三款产品,850W或更高功率的款式则属于Thor雷神系列电源,后者定价水平明显更高,堪称是发烧友的专属。

    不过从现在开始ROG雷鹰系列电源的覆盖面会变得更广,因为其850W款式已经登陆市场,而且为了满足不同玩家在电源配色上的需求,ROG玩家国度的Strix系列电源还推出了白色款式,其中ROG雪鹰850W就是首发产品。

    ROG Strix系列电源又可以称之为雷鹰,寓意为“雷神之鹰”,ROG雪鹰则是雷鹰系列的白色款,目前登陆市场的是850W款式,其与ROG雷鹰850W组成了“黑白配”的形式,为ROG玩家国度的粉丝提供了更多配色的选择。


    这是黑色款的ROG雷鹰850W

    ROG雪鹰850W电源外观赏析

    ROG雪鹰850W电源的市场售价为1199元,可享受10年质保服务。其通过了80Plus金牌认证,采用全模组线材设计,长度为16cm,本体重量为1.82kg,主体颜色为白色,以黑色作为点缀,辅以银色的字体作为装饰。


    ROG雪鹰850W电源



    ROG雪鹰850W电源的额定功率为850W,采用的主动式PFC+全桥LLC谐振+同步整流+DC to DC结构,支持100V到240V交流输入,+12V为单路输出设计,额定输出电流为70A,相当于840W功率;+5V与+3.3V则通过DC to DC从+12V转出,每路输出均为最高20A,联合输出功率额定为100W。


    电源采用全模组接口设计,模组接口与雷影850W相同为黑色设计

    电源采用全模组线材设计,提供有1个24pin主供电接口、2个4+4pin CPU供电接口、6个6+2pin PCI-E供电接口、8个SATA供电接口和6个D型4pin供电接口,均为 白色线材,主供电接口、CPU供电接口、PCI-E供电接口线材采用白色编织网包线,其余线材则为扁平化设计。主要的模组线在线长上都超过600mm,其中CPU接口模组线的长度更是达到了1000mm,完全可以满足各种机箱的背部理线需求。

    电源配置有一把135mm直径的9扇叶风扇进行散热,支持0 dB Fan低负载风扇自动停转技术,可在电源输出功率较低时自动停转风扇,进一步降低运行噪音。


    AC输入接口则带有独立开关,0 dB Fan控制开关也放在这里

    ROG雪鹰850W电源附带有不少个性化的附件,包括有电源侧板磁贴和ROG“败家之眼”磁贴等,全部都是以白色为主色调,可以对电源实现一些个性化的装饰。


    配置有“ROG败家之眼”的白色磁贴


    强调“游戏玩家”的白色磁贴


    小面积款的“ROG败家之眼”磁贴


    电源包装也采用了白色为主色调

    ROG雪鹰850W电源拆解赏析

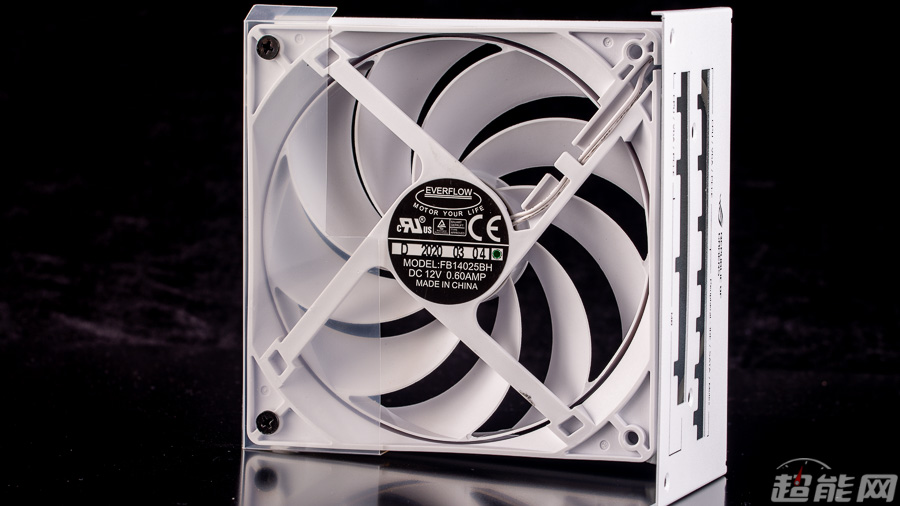

    ROG雪鹰850W电源采用的风扇来自EverFlow,型号为FB14025BH,DC12V 0.6A, 双滚珠轴承,这是一款Axial-Tech轴流风扇,扇叶末端带有风扇环,可以形成比普通扇叶更高且更具导向性的风量和风压,增强电源的散热能力。同时为了控制噪音,ROG雪鹰850W电源还支持0 dB Fan低负载风扇停转技术,带有手动开关,可切换回常规温控模式。

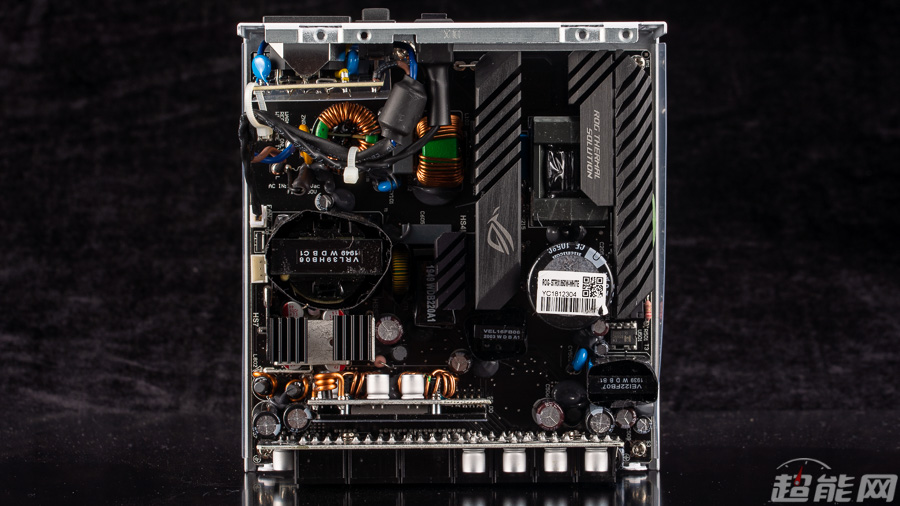

    电源主PCB正面

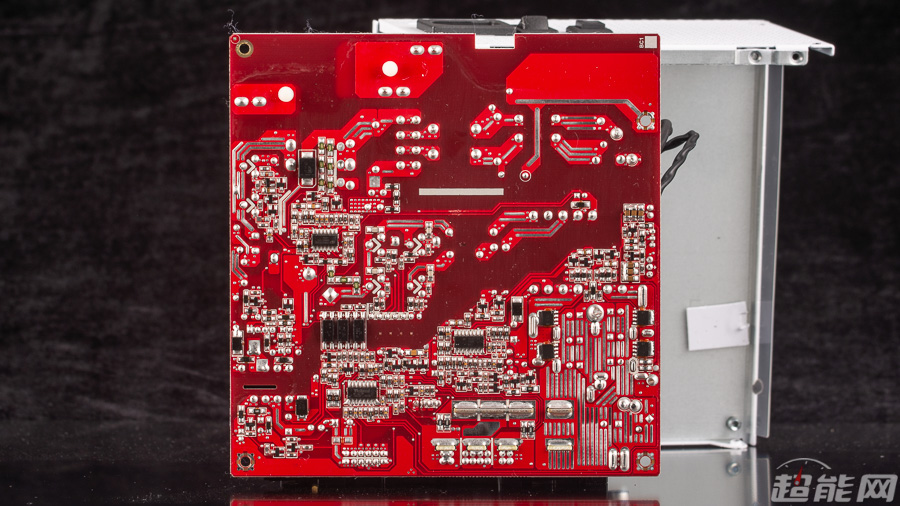

    电源主PCB背面

    ROG雪鹰850W电源由海韵代工,其架构与海韵Focus+系列电源基本相同,采用的是主动式PFC+全桥LLC谐振+同步整流+DC to DC设计,PFC控制器与谐振控制器分别为虹冠的CM6500UNX和CM6901T6X,管控IC是Weltrend的WT7527V,可以提供OVP,、UVP、OCP、SCP等多种保护措施,这三颗芯片均布置在主PCB的背面。


    谐振控制器是CM6901T6X

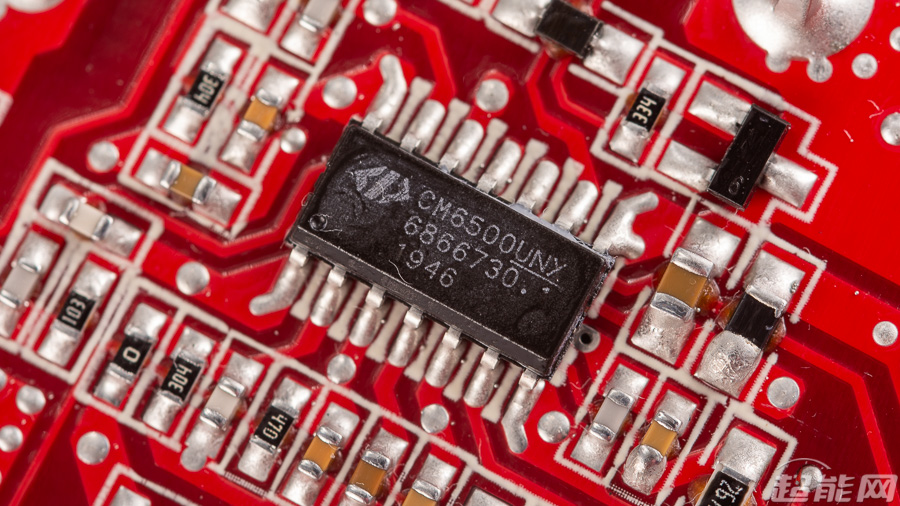

    PFC控制器是CM6500UNX

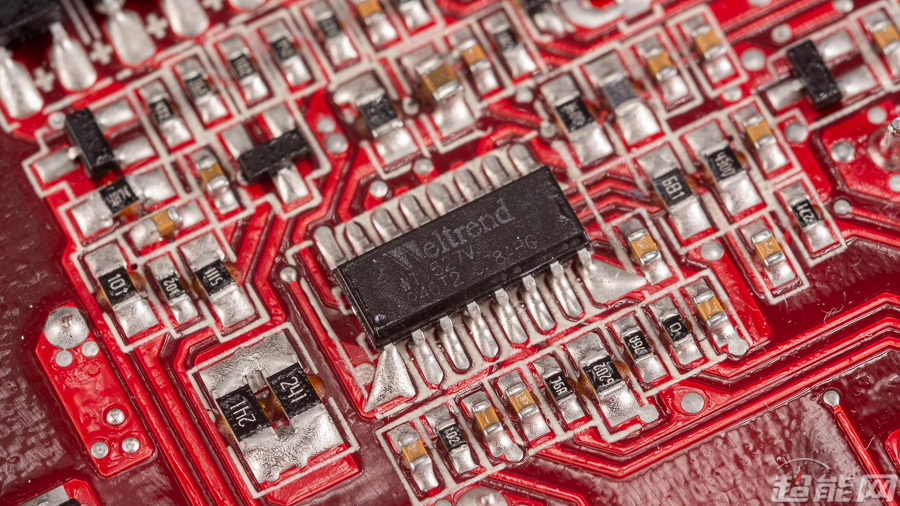

    管控IC是WT7527V

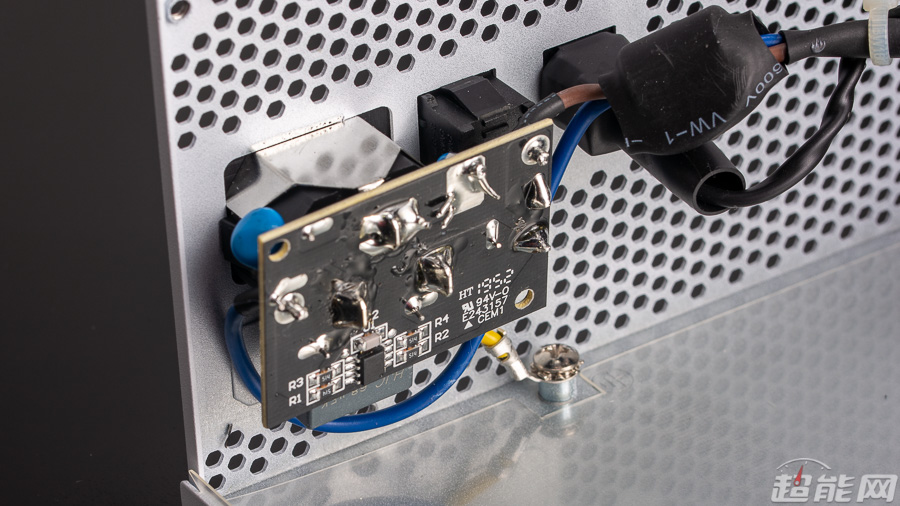

    一级EMI


    二级EMI

    电源拥有完整的一级与二级EMI电路,其中一级EMI位于AC插座上,拥有1个X电容和1对Y电容,其中X电容配置有专用泄放IC芯片,二级EMI则有MOV、保险管、1个X电容、1对Y电容和2个共模电感,MOV与NTC齐全。

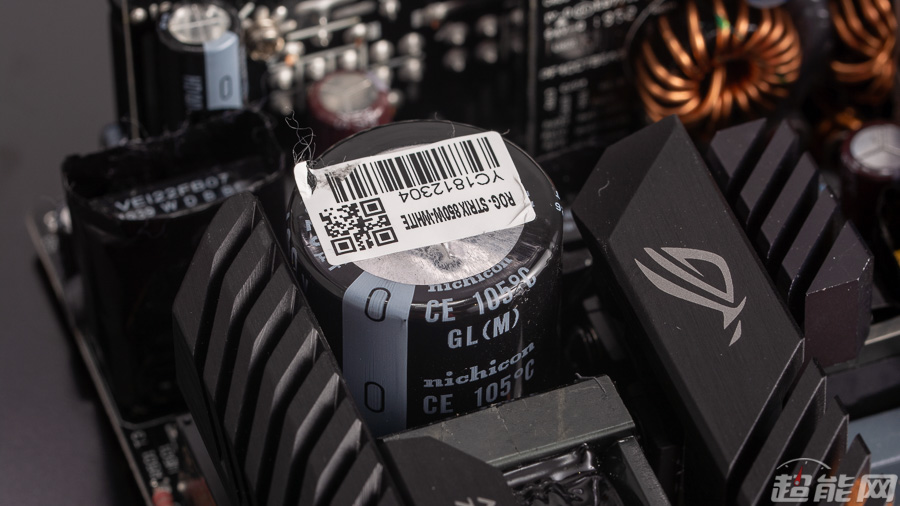

    主电容来自尼吉康,数量为1个,规格是400V/820μF/105℃


    整流桥与主开关管共用一组散热片


    PFC电路共用一组散热片

    ROG雪鹰850W电源的整流桥、PFC开关管、PFC二极管、主开关管所用的散热片是与ROG雷神Thor系列电源同款的ROG Thermal Solution散热方案,与普通电源中的散热片相比体积更大,散热能力更强。其中电源的整流桥有2个,型号为GBU15JL,规格是600V/15A;PFC二极管是C3D08060A,规格为600V/11A@135℃;PFC开关管有2个,是英飞凌的IPA60R190P6,规格是650V/12.7A@100℃/190mΩ;主开关管有4个,同样是英飞凌的IPA60R190P6;NTC位于PFC二极管的旁边,配置有独立继电器。

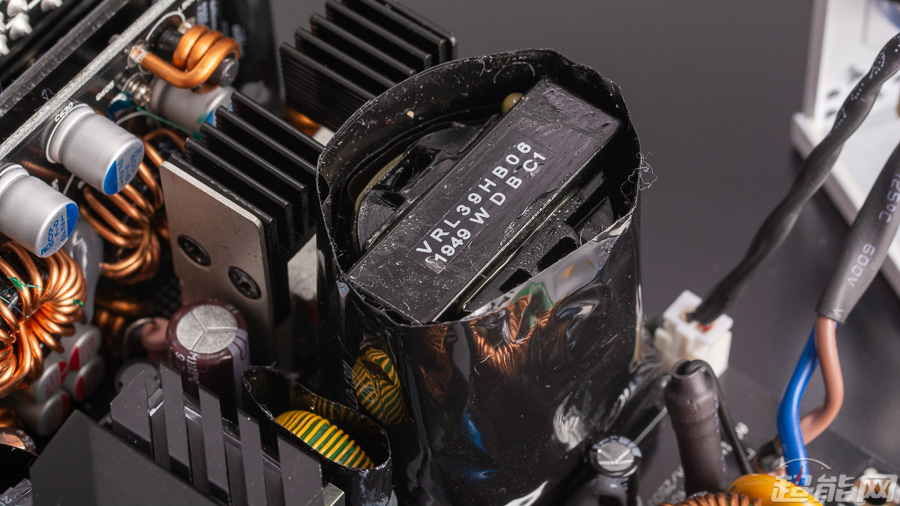

    电源的主变压器

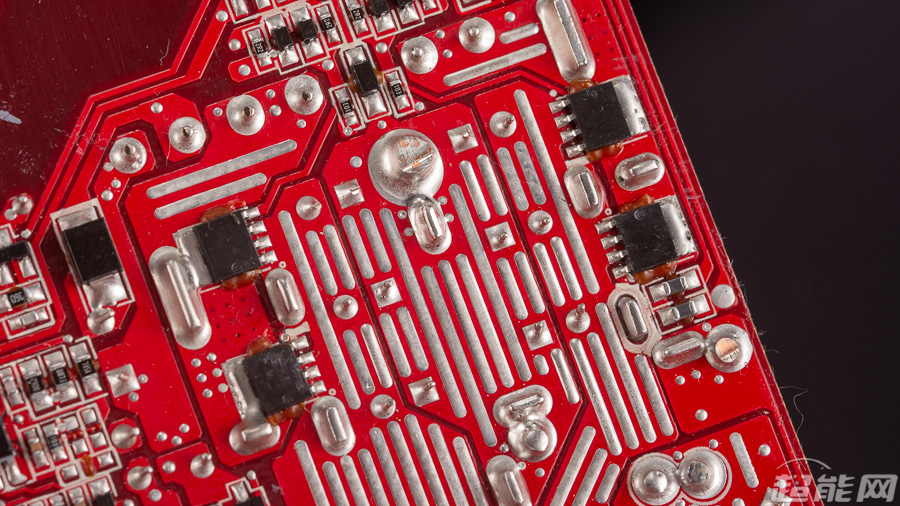

    位于PCB背面的+12V同步整流电路

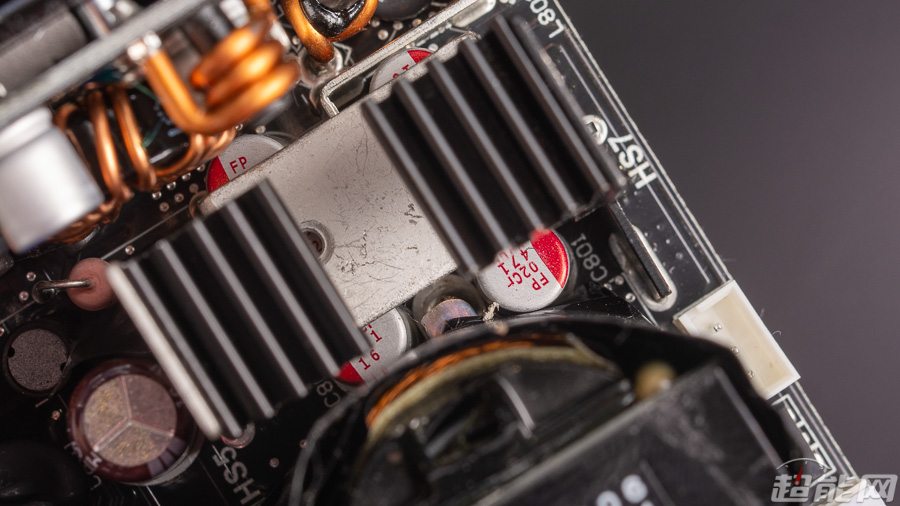

    位于正面的散热片以及用于滤波的FPCAP固态电容

    电源的+12V输出采用的是同步整流,整流管和续流管共计有4个,但由于表面刷了绝缘保护漆的原因无法观察到具体型号,我们判断应该是与海韵Focus+ Gold 850W同款的PSMN2R6-40YS,规格为40V/100A@100℃/2.8mΩ,电路配置在主PCB背面,通过正面的散热片进行散热,输出滤波采用了FPCAP的固态电容。

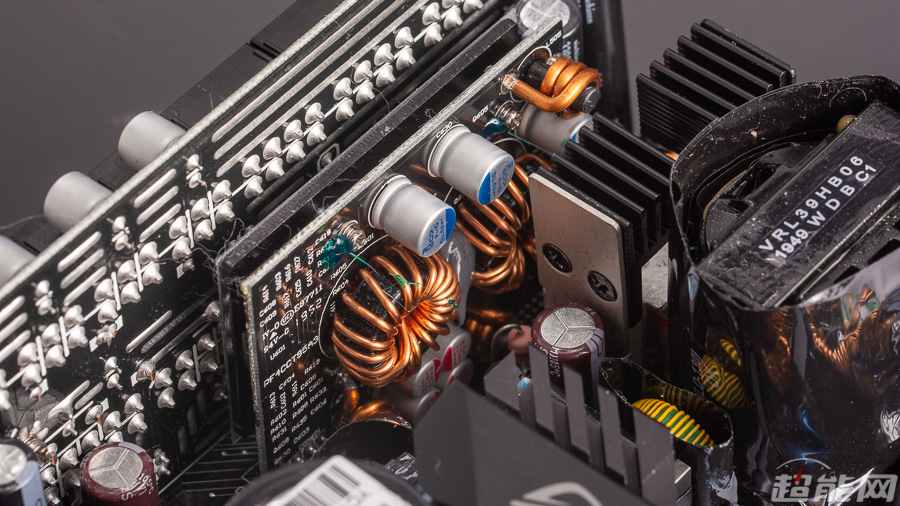

    电源的+5V与+3.3V采用DC to DC设计,由于散热板难以拆卸,因此很难确认所用元件的具体规格,可以确认的是其采用了日化和FPCAP的固态电容进行滤波。而作为参考,海韵Focus+ Gold 850W在这里是以APW7159C作为PWM控制器,两路输出均配置3个英飞凌BSC0906NS,规格为30V/40A@100℃/4.5mΩ,理论上ROG雪鹰850W电源在这部分也应该采用相同的配置。

    这是电源的+5V待机输出电路,采用EM8569作为PWM控制器,供电MosFET则是MBR1045ULPS,输出规格为45V/10A。

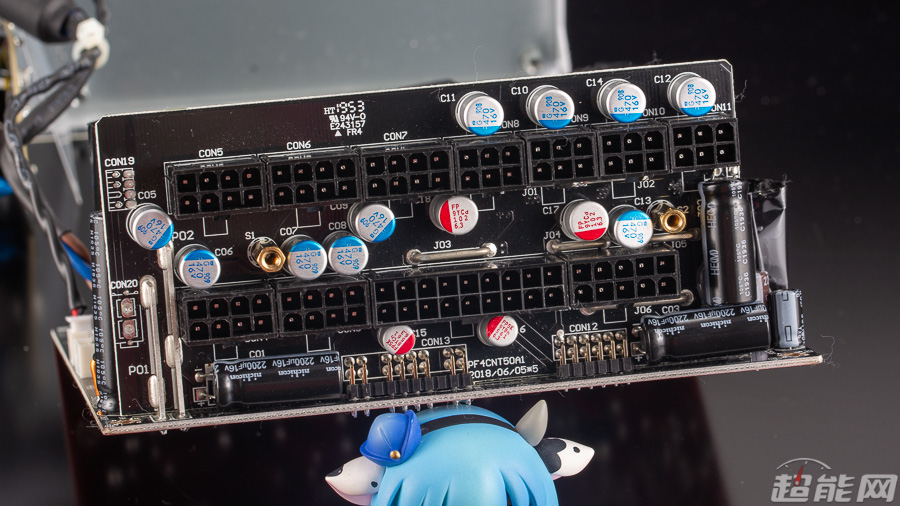

    模组接口PCB上有FPCAP与日化的固态电容以及尼吉康的2200μF电解电容为各路输出进行滤波

    ROG雪鹰850W电源性能测试

    均衡负载

    目前我们会对所有参测的电源进行120%额定功率下的230V输入均衡负载测试以及纹波测试,该项测试的成绩不纳入超能指数的计算中,单纯是用来观察电源的功率余量。

    ROG雪鹰850W电源在超载至120%功率后,各路输出的电压仍然维持在正常水平,转换效率的变化也属于正常范围内,有充足的功率余量。

    PS:超载至120%功率是评测需要,我们并不建议玩家超载电源,如果确实需要更高的输出功率,请使用额定功率更高的产品。

    转换效率

    ROG雪鹰850W是一款通过了80Plus金牌认证的电源,在230V输出的环境下,输出50W功率时其转换效率超过80%,输出100W时转换效率超过88%,半载输出效率超过93%,整体平均效率超过92%;在115V输入下最高转换效率超过92%,满载效率在90%左右,符合80Plus金牌电源的效率标准。

    待机效率

    按照相关的规范标准,电源的+5V待机在0.1A/0.25A/1A的负载下转换效率应该高于50%、60%、70%,空载功率应小于1W。ROG雪鹰850W电源的空载待机输入为0.21W,+5V待机输出电压足额,转换效率也比较高,全程都在70%以上。

    散热风扇转速

    ROG雪鹰850W电源支持0 dB Fan低负载低温风扇自动停转技术,实测在输出功率达到700W之前,风扇都可以保持停转,此后风扇开始转动,起转转速在820RPM左右,满载转速则在840RPM左右,基本不产生噪音;而在常规温控模式下,在电源输出功率超过700W之前,风扇转速都维持在820RPM左右,满载转速同样是840RPM左右,同样非常安静。

    电压稳定性

    ROG雪鹰850W电源的输出电压表现非常优秀,三路主要输出的最高偏离度都在1%以内,电压调整率更低,达到了0.1%的水准,堪称是旗舰级的表现。





    输出纹波

    纹波和噪声是电源直流输出里夹杂的交流成分,如果用示波器观察,就会看到电压上下轻微波动,像水波纹一样,所以称之为纹波。按照英特尔ATX12V 2.52规定,+12V、+5V、+3.3V的输出纹波与噪声的Vp-p(峰-峰值)分别不得超过120mV、50mV、50mV。我们使用数字示波器在20MHz模拟带宽下按照英特尔规范给治具板测量点处并接去耦电容,对电源满载以及超载至120%功率下的输出纹波进行测量,以低频下的纹波峰峰值作为打分基准。

    ROG雪鹰850W电源在100%满载时的+12V、+5V、+3.3V低频纹波为37mV、18mV和16mV,超载至120%也就是1020W后,电源输出纹波有小幅度的增加,但也不过是39mV、20mV和19mV,并没有本质上的性能改变,这说明电源的纹波抑制相当可靠。

    交叉负载

    交叉负载测试项目我们按照Intel ATX12V 2.52和SSI EPS12V 2.92电源设计指导的要求,制定出850W电源交叉负载图表。

    值得注意的是,我们并非原封照搬设计规范,而只选择其中比较有实际意义的4个测试点,分别是交叉负载框里的左下、左上、右上和右下角四个点。

    这四个点的意义分别为:

      左下角(A点):整机最小负载;
      左上角(B点):辅路最大负载、12V最小负载,例如多个机械硬盘同时启动的情况;
      右上角(C点):辅路最大负载、整机满载;
      右下角(D点):12V最大负载、辅路最小负载,例如使用单个固态硬盘运行3D游戏的情况;

    测试点的X坐标表示总的+12V的输出功率,Y坐标表示+5V和+3.3V的输出功率之和。

    交叉负载的测试与前面的均匀负载测试的评判标准一致,电压偏离额定值越少越好,各路偏离率允许的值都为±5%

    ROG雪鹰850W电源在+5V和+3.3V输出上使用了DC to DC设计,这个设计在交叉负载(拉偏测试)中是比较有利的,基本上在不同的负载环境中,三路输出的电压偏离度趋势都是相同的,电压偏离度全部都能控制在1%以内,表现非常优秀。

    保持时间

    掉电保持时间(Hold-up Time)是指电源掉电之后电压输出值跌出范围允许的5%的时间,我们测量的是+12V、+5V和Power-OK(Power-Good)信号的保持时间

    SSI EPS12V 2.92服务器电源设计指导中对输出电压保持时间的要求是电源在75%的负载下保持时间应该大于18ms,而Power-OK信号的保持时间要求是大于17ms

    掉电保持时间如此受关注,是因为其很大程度上关系到硬件的寿命,Power-OK保持17ms意味着面临17ms以内的掉电情况时电脑能持续运行而不出现关机、重启的状况,而各路电压保持18ms或者更长的时间,是为了在掉电发生时各个硬件能够做出应急处理,比如机械硬盘的磁头归位 、SSD的掉电保护。

    ROG雪鹰850W电源的保持时间是在75%负载(DC输出375W)的情况下测得。

    对于+12V和+5V,合格的标准是保持时间等于或者大于18ms,Power-OK(或者称PG,Power-Good)时间应该等于或者大于17ms。ROG雪鹰850W电源的+12V保持时间为36.6ms,+5V为37.6ms,Power-OK为32ms,三项保持时间全部达标且余量非常充足。

    电源得分及点评

    按照我们目前的评分标准,ROG雪鹰850W电源的超能指数为94.36分,属于顶尖级电源的水平,毫无疑问是一款值得发烧级玩家信赖的产品。

    实际上哪怕我们不对ROG雪鹰850W电源进行测试,我们也会直说这款电源是值得玩家信任的,因为其结构已经被多个产品证实是一个可靠且性能优秀的方案,而且ROG旗下产品向来就是品质的代表,哪怕是相对亲民的Strix系列放在整个DIY届也都是数一数二的存在,因此性能测试也不过是给出更多的事实论据而已。

    ROG雪鹰850W电源在电压稳定性、输出纹波、保持时间、转换效率等多个方面均有优秀的表现,雪白的外观设计虽然有别于其它的ROG产品,但能够给人一种耳目一新的感觉,标配的磁贴与贴纸也赋予了电源一定的个性化空间,再加上ROG Thermal Solution散热方案、Axial-Tech轴流风扇与0 dB Fan低负载风扇停转技术的相互配合,使得电源在各方面的表现都值得称赞。

    目前ROG雪鹰850W电源的官方定价是1199元, 可享受10年质保服务。如果以这个价格与其他厂商的同架构产品相比,诚然在价格上的竞争力不大。但对于ROG的产品来说,性价比并不是他们的首要追求,能给玩家带来极致的性能以及独特的享受才是最重要。ROG雪鹰850W电源的溢价确实有带来独特的东西,包括轴流风扇的设计以及个性化磁贴等,性能表现也确实称得上是“极致”,这两点无疑是与ROG的理念是相符的,从这些地方来看,ROG雪鹰850W完全值得这个价格。

    √ 优点:

    - 80Plus金牌认证
    - 全模组接口设计
    - 10年质保
    - 输出电压稳定
    - 输出纹波低
    - 保持时间充足
    - 支持0 dB Fan低负载风扇停转
    - 附带多种磁贴与贴纸用于个性化装饰

    X 缺点:

    - 售价相较于其他同架构产品没有优势

    ×
