    通常来说B系列的主板是作为比高端主板低一个级别的存在,在供电、接口以及扩展性方面都会比较逊色一点。以AMD这边为例,虽然说上至X系列下至B系列主板都可以超频,但是X系列主板在超频方面往往因为供电是最强劲的关系,超频性能也是最好的。

    但是自从AMD推出了B550主板之后,这个趋势好像就被打破了,因为有不少B550主板的供电都比B450强不少,接口也更多。用一句话来说就是B550给人的感觉就是用来取代X470的。

    不过,总是会有那么几块B550主板虽然挂着B550的外号,但却有着一颗要自我超越、并且接近X570的决心。而今天的主角可能就是这些B550主板中最不安份的那块,来自技嘉的B550 AORUS MASTER。

    主板规格

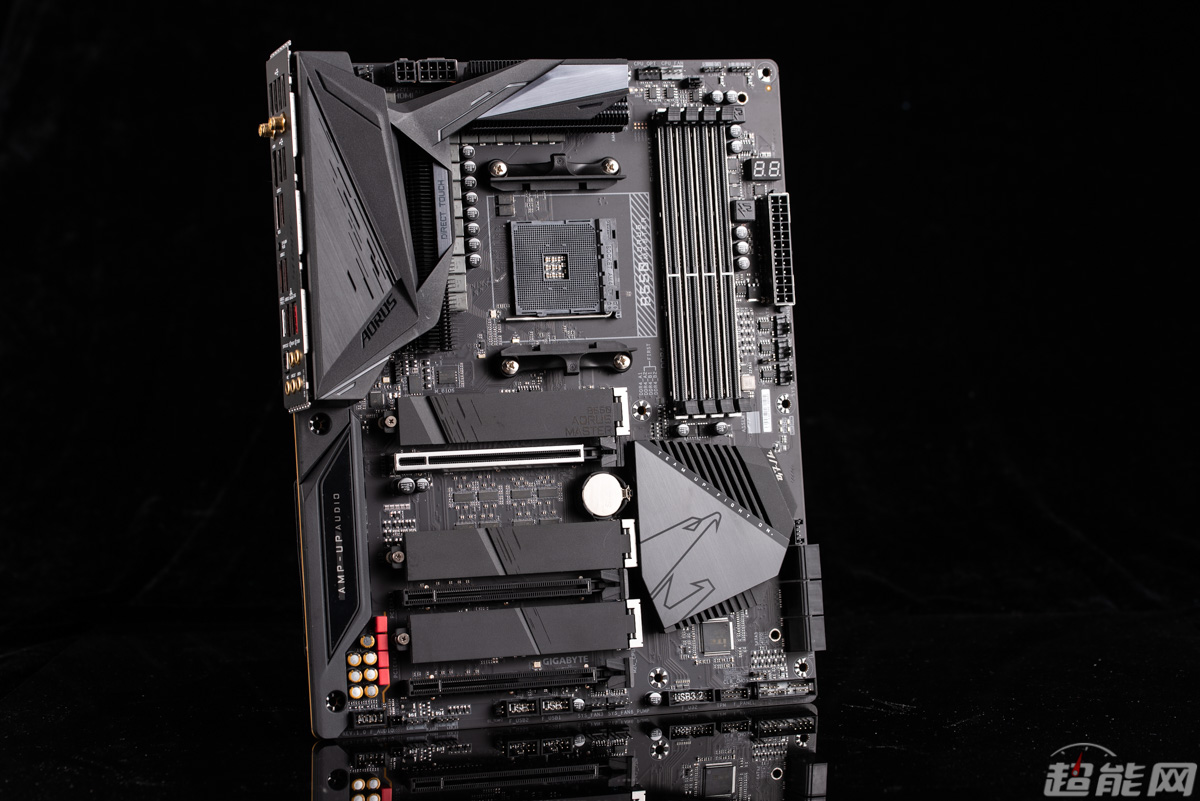

    太强了。这是笔者在看到这块主板之后的第一个想法。作为一块MASTER系列的主板,B550 AORUS MASTER首先最引人注目的肯定就是它那14+2相直出供电。

    这个供电规模比X570 AORUS MASTER的14相还要强,已经达到了X570 AORUS XTREME的水平,可以说是非常恐怖了,并且也是在目前B550主板内最强大的供电规模。在这么强大的供电之下,配合8+4P的CPU供电,相信对于CPU超频也会有不少帮助。

    除了供电之外,技嘉B550 AORUS MASTER的另一个强项是其拥有3条直连CPU的PCI-E 4.0 M.2插槽。加上可以组RAID 0,对于想要体验PCI-E 4.0极致速度的玩家来说这是非常重要的一个特性。

    在网络规格方面,技嘉B550 AORUS MASTER用的是2.5G有线网卡以及WIFI 6网卡,两者都可以说是最新一代主板的标配了。

    内存

    主板上有4个内存插槽,支持单条最高容量32 GB的DDR4内存。至于支持的最高频率方面,如果玩家是配合第三代锐龙处理器的话最高可以支持5200MHz的DDR4内存,而如果是配合APU的话则可以去到最高5400MHz。

    这即便是放在所有X系列以及B系列AMD主板来说都已经是很高的频率了,也侧面证明了这块B550 AORUS MASTER的定位是有多高。虽然说目前第三代锐龙处理器的最佳内存频率为3600MHz至3800MHz,但是说不定下一代处理器就可以提高这个上限,因此有高一点的内存频率兼容性是不错的。

    PCI-E接口

    技嘉B550 AORUS MASTER拥有3条PCI-E ×16插槽,第一条以PCI-E 4.0 ×16来运行,而第二条以及第三条则是以PCI-E 3.0 ×4来工作的。

    由于第一条PCI-E 4.0 ×16是和第二以及第三条M.2插槽分享PCI-E通道的,因此如果第二和第三条M.2插槽都被占用的话,那么这条PCI-E ×16插槽将会以PCI-E 4.0 ×8的方式来工作。

    如果玩家是1用RTX 2080Ti之下的显卡的话那这并没有多少问题,但是如果是用RTX 2080Ti以及上级别的显卡的话,那么PCI-E ×8可能对于性能会有影响。

    存储装置

    这里是技嘉B550 AORUS MASTER与大部分B550主板不同的地方。一般B550主板只有一条M.2插槽是直连CPU的,但是B550 AORUS MASTER则是3条M.2插槽都是直连CPU,意味着3条都是以PCI-E 4.0来运行的。

    可能会有人问了,B550主板不是只有4条PCI-E 4.0的通道吗?怎么会剩下的两条M.2插槽都可以用PCI-E 4.0呢?正如上面所说,这三条M.2插槽都是与第一条PCI-E 4.0 ×16插槽共享PCI-E通道的,因此×16可以拆分成×8以及两个×4,前者供显卡使用,而后者则是给M.2插槽。

    而这也让这块B550 AORUS MASTER可以说得上是小半块X570,因为X570其中一个最重要的特性就是全部PCI-E信道都是4.0的规格,因此M.2插槽可以全部都是PCI-E 4.0也可以算是把X570的其中一个特性拿了过来。因此玩家是可以透过这三条M,2插槽来搭建PCI-E 4.0的RAID来提升SSD的性能。

    而除了M.2插槽外,技嘉B550 AORUS MASTER还提供了6个SATA 6Gbps接口。不过第4和第5个是与最后一条PCI-E插槽共享带宽的,因此如果那条PCI-E插槽被占用的话,那么这两个SATA接口将会用不了。不过考虑到主板上有3个M.2插槽,即便是只加上4个SATA接口都已经可以提供不少的存储空间了。

    前置接口

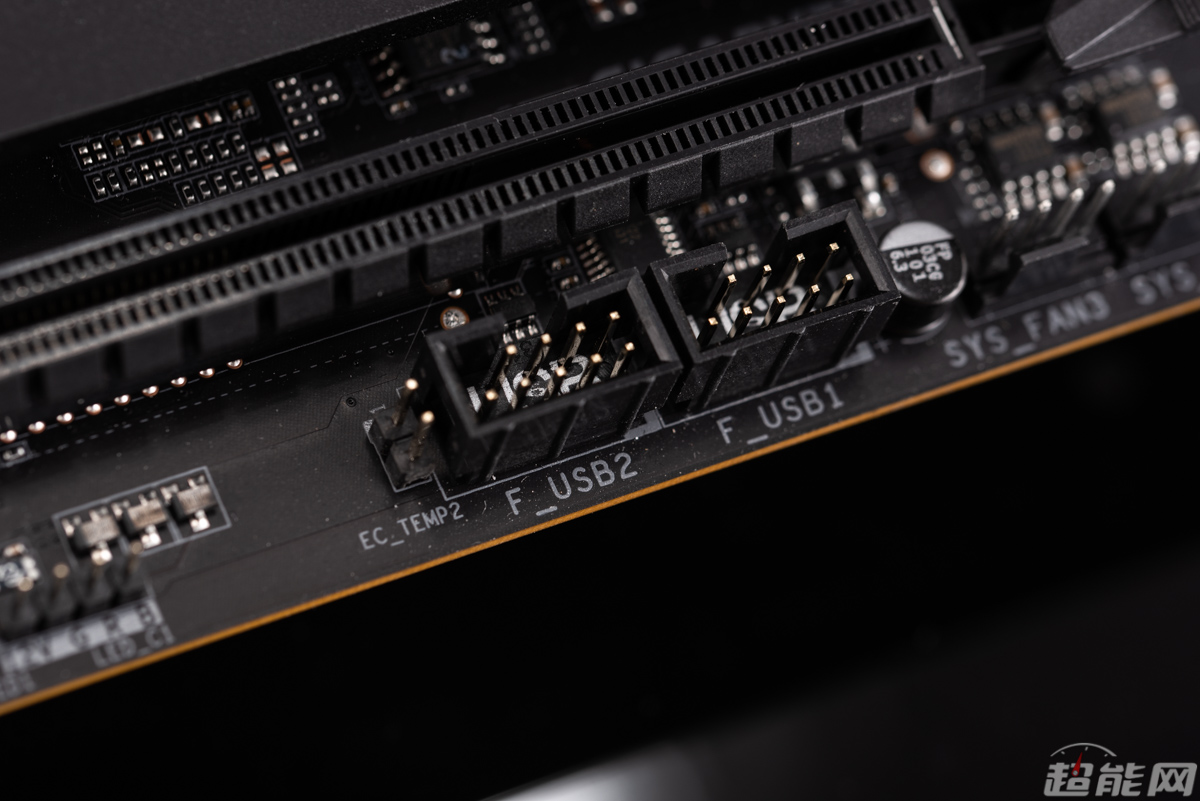

    在前置接口方面,技嘉B550 AORUS MASTER提供了2个USB 2.0以及1个USB 3.2 Gen 1的扩展接口,可以总共为机箱前面版提供4个USB 2.0以及2个USB 3.2 Gen 1接口。

    这个也是目前比较主流的USB接口配置了,不过对于部分玩家来说没有USB Type-C接口可能会有点遗憾就是了。

    后置I/O接口

    主板有一块一体式I/O背板,在这里有6个USB 2.0 Type-A、1个USB 3.2 Gen 2 Type-C、5个USB 3.2 Gen 2 Type-A、HDMI 2.1视频输出、WiFi 6天线接口、2.5 G网线接口、一组5个3.5mnm音频接口以及1个S/PDIF音频接口。

    总共多达12个的USB接口可以说是扩展性非常不错了,即便是拥有不少外设的玩家也很难可以插得满这12个接口,因此主流玩家也不必担心接口不够用了。

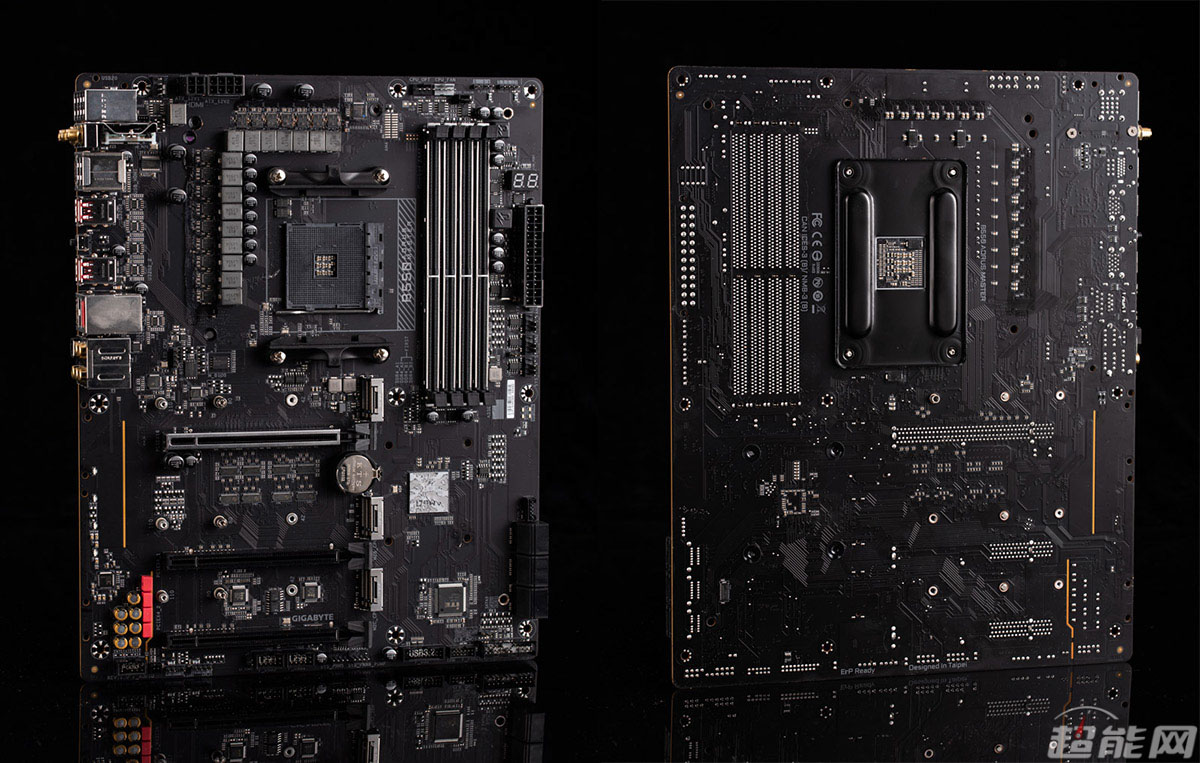

    主板拆解

    一块主板的定位如何,其实凭着主板装甲也可以窥探一二,愈多装甲的主板愈高级(笑)。

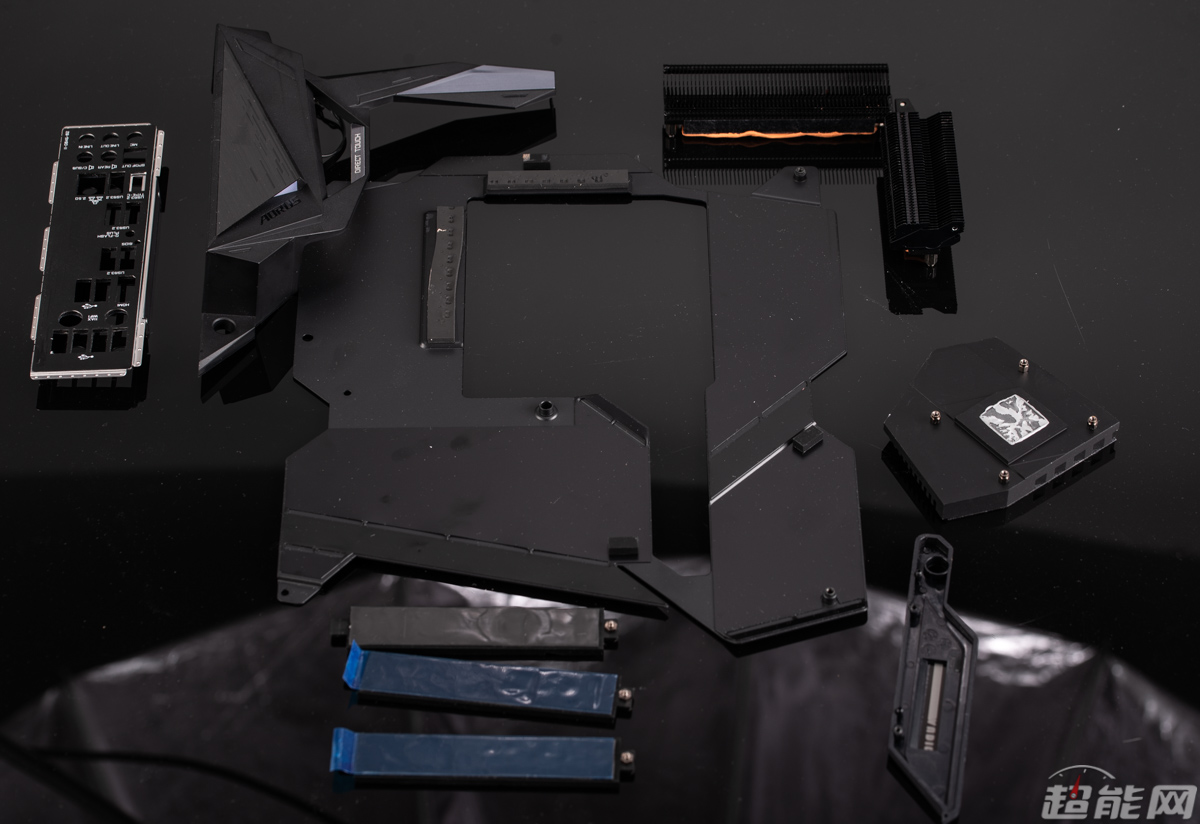

    技嘉B550 AORUS MASTER的散热块总共有6块,分别在VRM供电部分的一整块、M.2插槽的3块、芯片组上的1块以及主板背面的散热背板。是的,你没看错,B550主板也用上了散热背板。

    主板散热设计

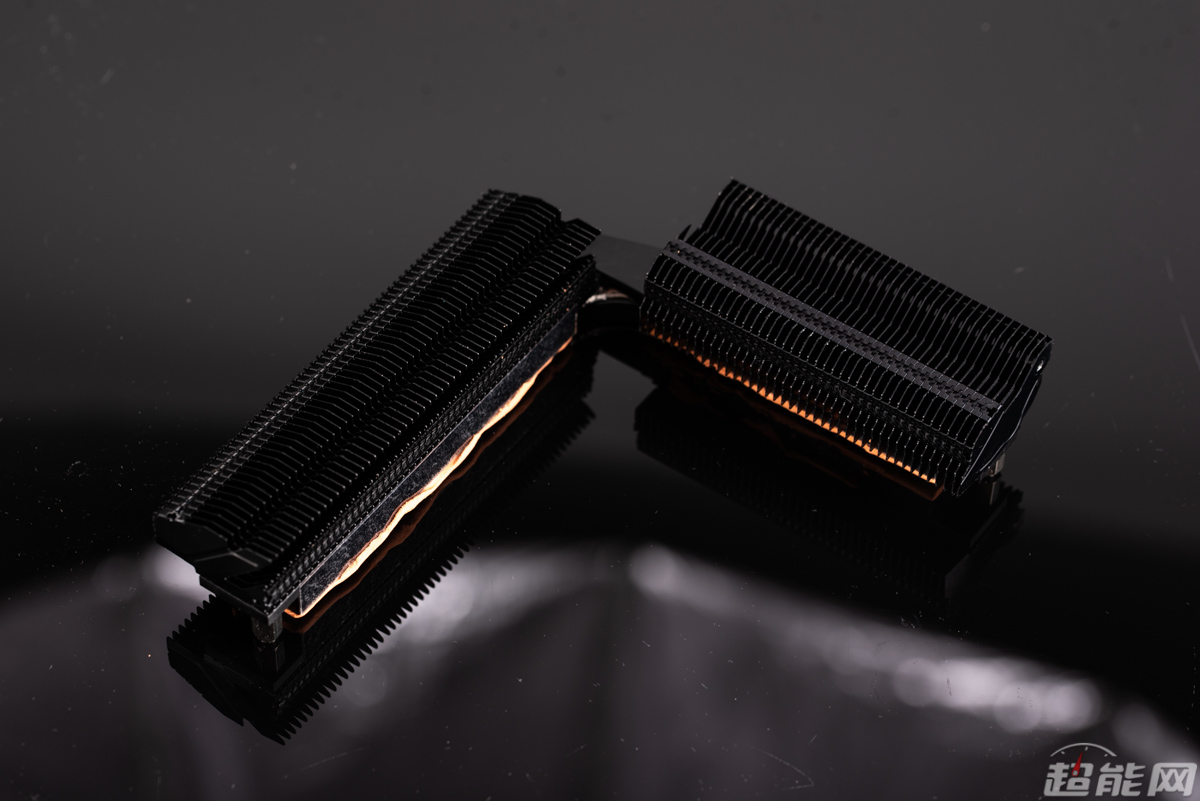

    VRM供电部分的散热规模很不错,除了用上了鳍片外还有一根热管来导热,也只有加上了热管之后14+2相供电才可以被稳妥的压住。

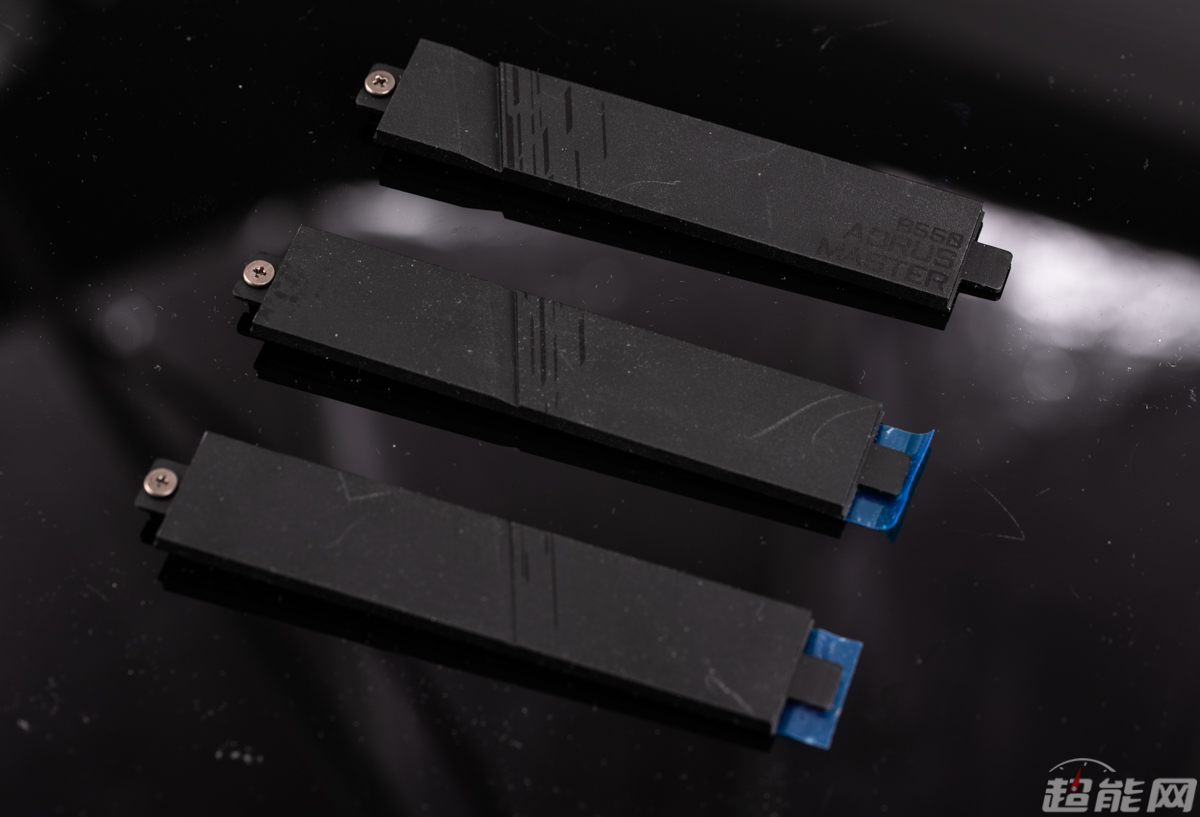

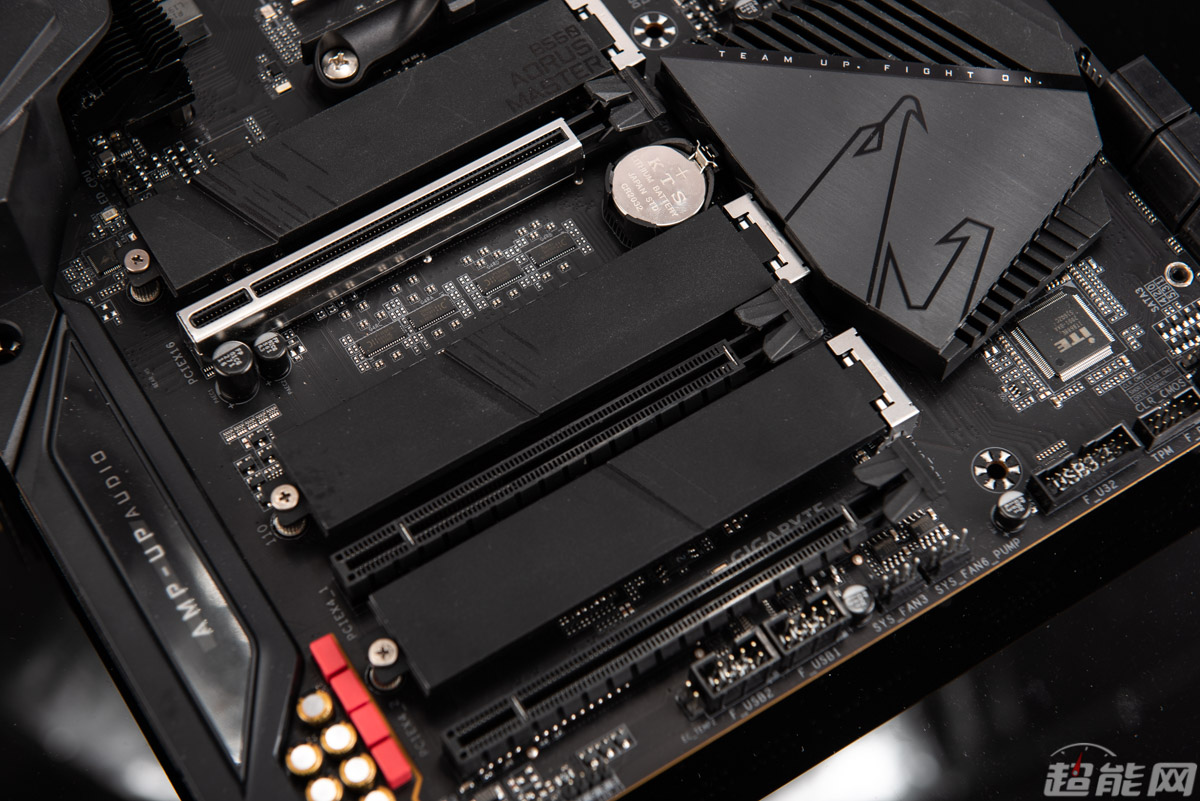

    与一般主板上多个M.2插槽只有1个会有散热片不一样,技嘉B550 AORUS MASTER的3个M.2插槽都配有散热片。这也是由于3个M.2插槽都是以PCI-E 4.0来运作的,因此也需要足够的散热片来为SSD降温。

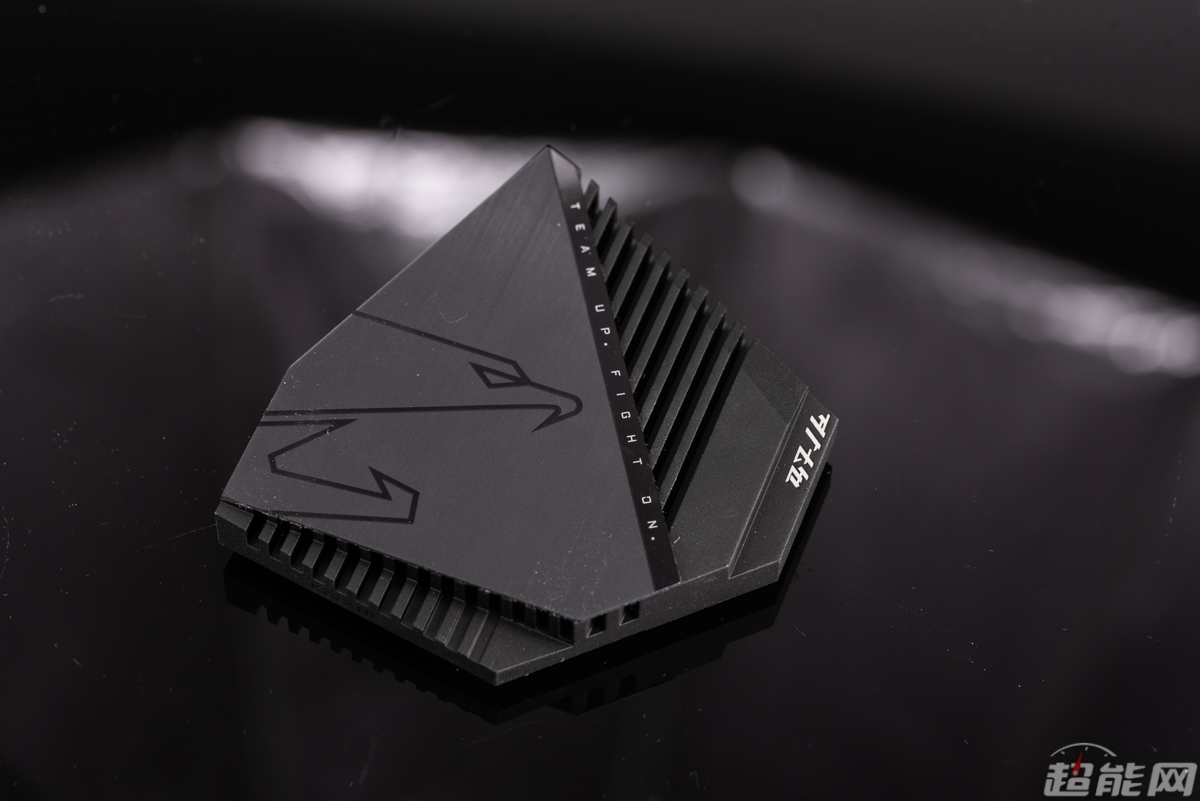

    芯片组上的散热片采用了中间镂空的设计,增加了散热面积之余也保留了美观。并且B550芯片组发热量不大,因此也不需要加装风扇。

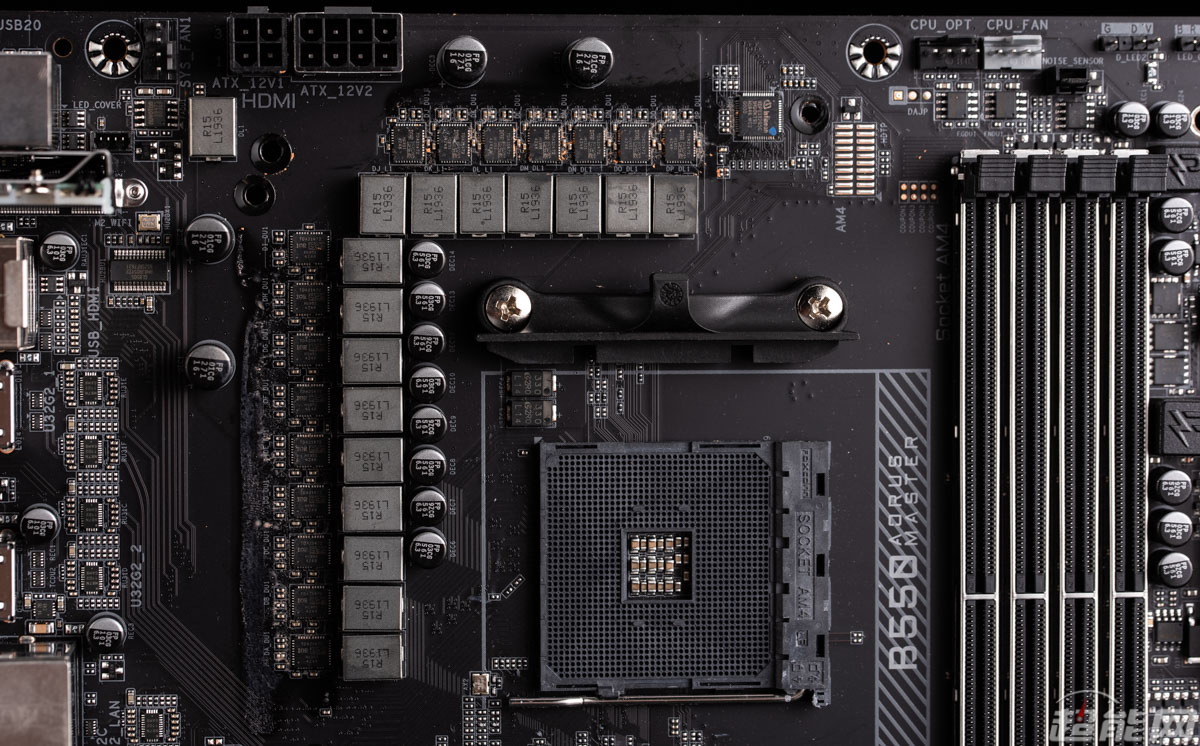

    原生14+2相供电

    这是这块主板最为突出的地方之一,毕竟目前是只有这块B550 AORUS MASTER做到了在B550主板上搭配原生14+2相供电,而且这个规模的供电即使放在X570主板上也算属于顶端的存在了。


    TDA21472

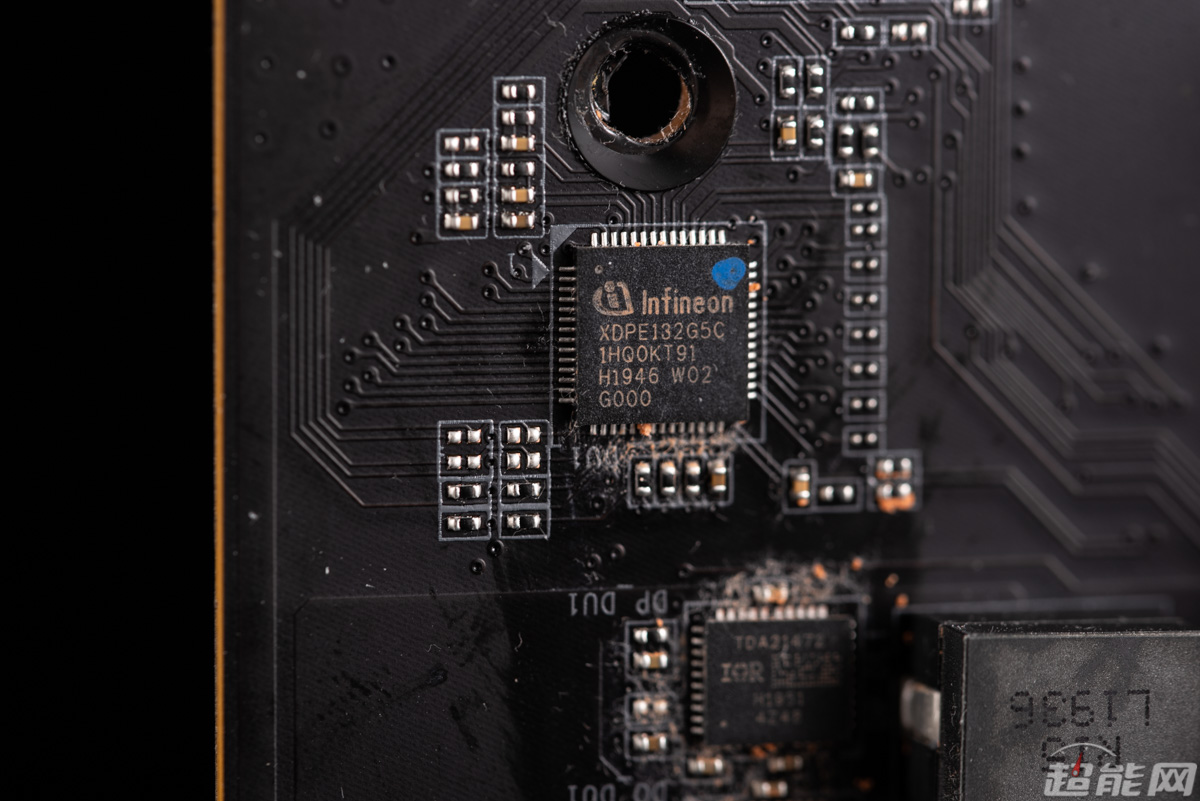

    XDPE132G5C

    在原生14+2相的加持之下,不要说锐龙7 3800X之下的处理器,即便是配搭锐龙9 3950X来超频也是没问题。既然是16相供电,那么核心PWM芯片只能够是用来自英飞凌的16相XDPE132G5C,这也是目前唯一一颗可以做到控制16相的芯片。而MOSFET则是同样来自英飞凌70A的TDA21472。

    风扇水泵接口

    作为一块ATX主板,技嘉B550 AORUS MASTER的风扇水泵接口也不少,总共有8个之多,分别是主板底部最后一条PCI-E插槽下面有2个(其中右边那个是水泵接口)、主板右边24P供电接口下方有3个(最上方那个为水泵接口)、内存槽上方的2个CPU风扇接口以及在CPU供电接口旁边的1个系统风扇接口。

    这个数量的风扇接口已经是完全满足基本上所有玩家的需求了,而且在位置上也安排得很合理,不论是机箱后置风扇还是前置风扇都可以在很短距离内就找到接口。

    主板BIOS介绍

    技嘉的BIOS也是比较简单明了的。在简易模式之下可以看到CPU、主板温度,电压等基本数据,并且也可以看到风扇水泵转速以及各种存储装置的状况。

    想调整风扇转速的话可以按F6,想超频或者是更深入调整的话可以按F2进入进阶模式。

    测试

    测试平台

    既然这次的主板是一块同级别内规格最高的B550主板,那么如果不配搭最新的锐龙9 3900XT处理器来测试一下就说不过去了。

    内存超频测试

    技嘉B550 AORUS MASTER最高支持5400MHz的内存频率,不过就目前第三代锐龙处理器来说,3600MHz至3800MHz是最佳的频率,其实大部分都是3733MHz,只有少部分体质好的处理器可以达到3800MHz。笔者也测试了一下主板内存超频性能,用的是技嘉自家的AORUS RGB 3200MHz DDR4内存。

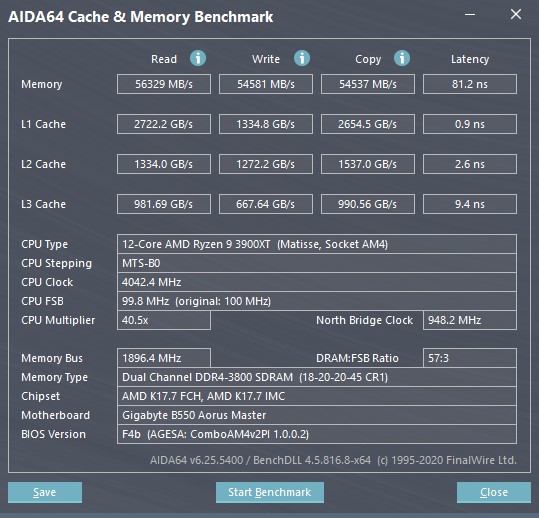

    这次笔者把内存超到了3800MHz,也基本上是达到了AMD内存目前最佳频率的上限了。要注意的是,内存超频除了主板外,还要看颗粒的体质以及CPU的内存控制,因此如果玩家是用别的内存的话,可以达到的频率也可能会有差异。

    超频测试

    作为一块供电如此强劲的主板,这块技嘉B550 AORUS MASTER对于CPU的超频能力应该也是不错的。

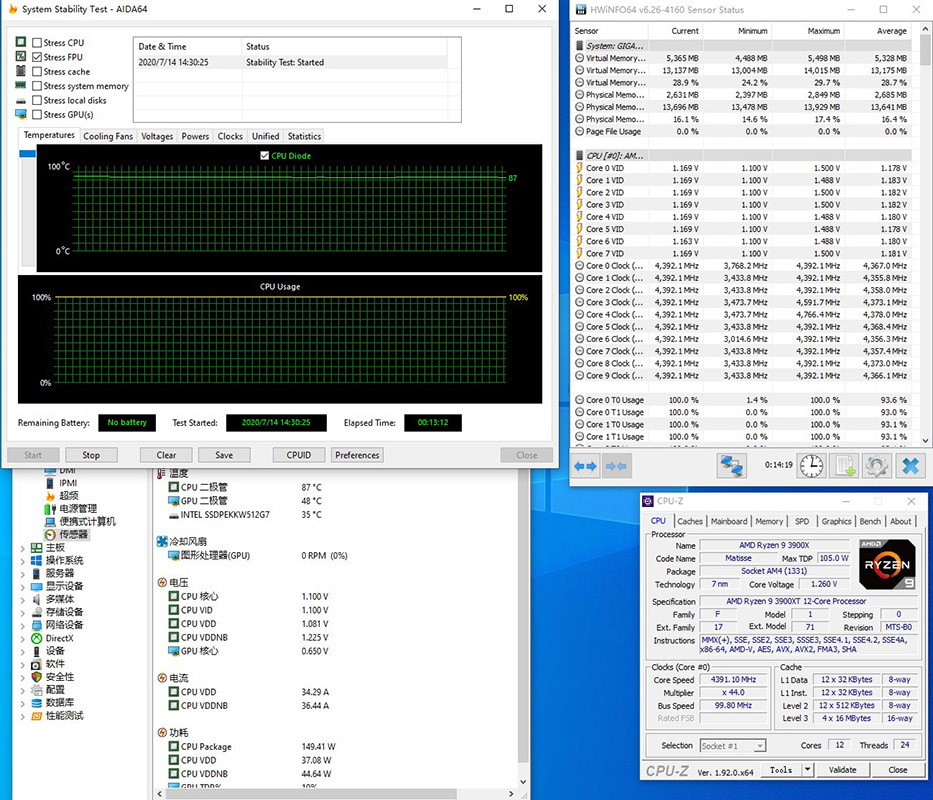

    而实际上确实如此。笔者可以用1.26V把手上的这颗锐龙9 3900XT超到4.4GHz并且通过AIDA 64 FPU的10分钟烤机测试。

    而在这个频率之下,锐龙9 3900XT在Cinebench里可以做出7558分的成绩。其实这次超频有个限制因素,那就是散热,因为笔者之后试过上4.5GHz,但是跑FPU烤机时马上会升到93、94度,然后过热死机。这表示这块主板其实是可以让CPU达到更高的超频的,只不过因为温度限制了。

    RAID 0

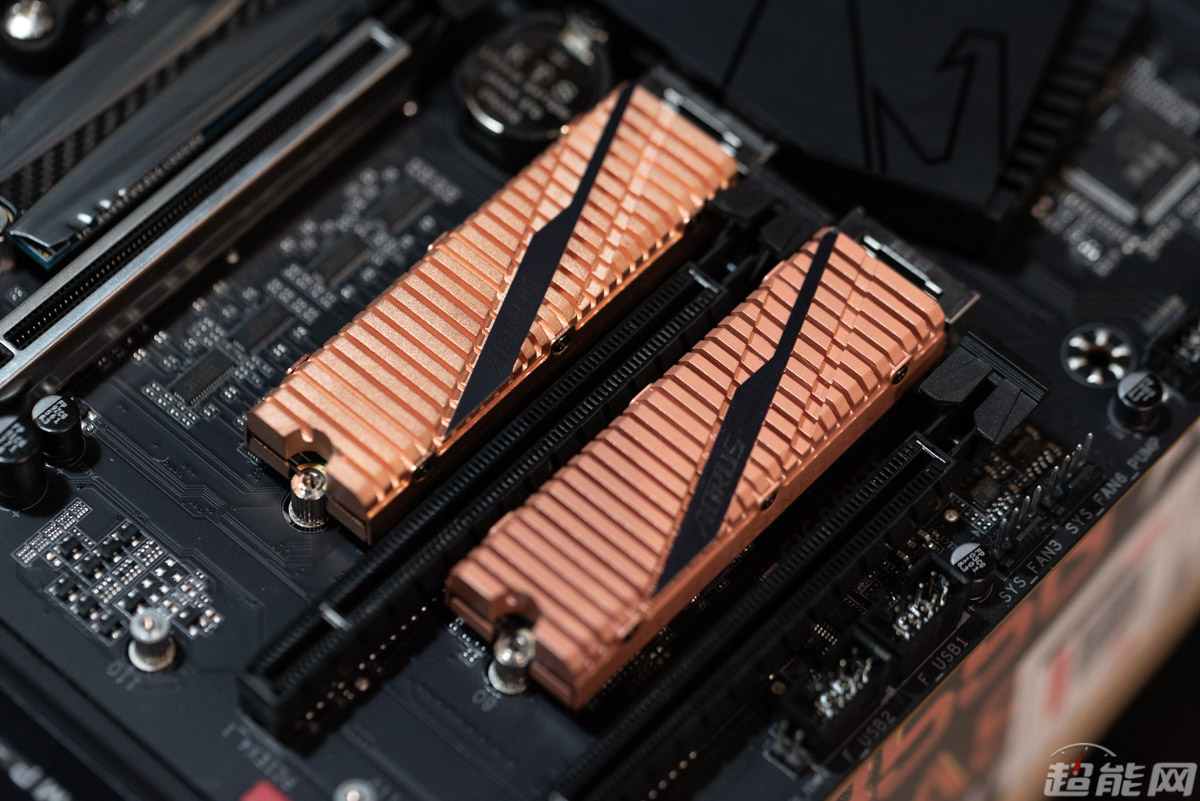

    技嘉B550 AORUS MASTER拥有3条直连CPU的PCI-E 4.0 M.2插槽,因此用它们来试一下RAID就最好不过了。这次笔者就以3个PCI-E 4.0 SSD来试了一下NVME RAID 0的威力。


    XPG 威龙S50 M.2 1TB PCI-E 4.0 NVME SSD


    技嘉 AORUS M.2 1TB 及 2TB PCI-E 4.0 NVME SSD

    这块主板要开启RAID的话,首先需要在BIOS的「I/O Input」里把「NVMe RAID mode」设为「Enable」,然后在「RAIDXpert2 Configuration Utility」下选择「Array Management」,然后选择「Create Array」,在「RAID Level」内选择「0」。之后在「Select Physical Disks」内选择想要组RAID的NVME SSD,然后就可以了。


    RAID 0成绩

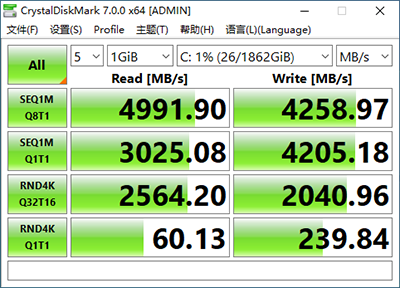

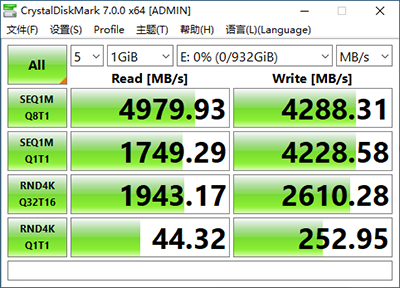

    从左至右分别为技嘉 AORUS M.2 2TB PCI-E 4.0 NVME SSD、XPG 威龙S50 M.2 1TB PCI-E 4.0 NVME SSD、技嘉 AORUS M.2 500GB PCI-E 4.0 NVME SSD成绩

    那么在建好RAID并且装好系统之后,笔者就测试了一下PCI-E 4.0 RAID 0的速度。而实际测试结果也是显示出了惊人的速度,序列读取达到了13044 MB/s,而写入则是达到7666,对比不组RAID时单个SSD的成绩要好不少。对于需要组RAID来获取最高速度的用户来说这是一个很可观的结果了。

    功耗测试

    接下来笔者会进行功耗测试。目前绝大部分主板都只通过CPU供电接口为CPU进行供电,因此CPU供电输入的功率变化基本上就是CPU功耗变化所引起的,监测该接口的功率就可以直接反应CPU功耗的高低。

    此外必须说明的是,目前我们以专门的测试仪器测量的是主板上CPU供电接口的输入功率,并非直接的CPU供电功率,因此从该理论上来说应该是略高于CPU的实际供电功率,而且会因为每块主板的不同而产生变化。但是这个测试数据仍然有较高的参考价值,因为电源实际上是对主板进行供电而非直接对CPU进行供电,因此对于电源的选择来说,直接测试CPU供电接口的供电功率更有实际意义。

    而测试下来,锐龙9 3900XT在以4.0GHz 1.2V默频在桌面待机的时候,CPU输入功耗为29W左右,而平台功耗则是为73W左右。至于在以AIDA 64 FPU烤机测试时,录得的CPU输入功耗则为168W,平台功耗这时也去到了227W。

    总结

    虽然说B550主板理论上是代替B450主板的,但是实际上却更像是取代X470的,而技嘉这块B550 AORUS MASTER可能就是目前规格最高的B550主板了。

    原生14+2相供电放在任何消费级别的主板上都是很高端的配置,放在B550主板上的话,对于锐龙9 3900X以下级别的处理器可以说是OVERKILL,毫无压力可言。不过都用上这块主板了,如果配锐龙5 3600X这种主流处理器,那笔者只能说是,嗯,好像有点错配(笑)。

    如果是对存储速度有要求的话,那么主板上的3条直连CPU的PCI-E 4.0 M.2插槽将会是非常有用的。虽然说这么做的话第一条PCI-E ×16插槽将会以 ×8来工作,但是只要不是用像RTX 2080Ti这样的顶级显卡的话是没有多大关系的。

    而对于想体验内存超频的玩家来说,B550 AORUS MASTER也是一个不错的超频平台,最高支持5400MHz的内存频率也给予了玩家一个比较大的超频空间。

    不过如果玩家是不需要上到这么高级的主板的话,那么除了B550 AORUS MASTER外,技嘉还有B550M AORUS PRO以及B550M RUS ELITE可以选择,前者是B550主板里各方面都比较平衡的选择,而后者则是替代B450的性价比之选。

    总得来说,如果玩家是想以这块B550 AORUS MASTER来搭建一套高端平台的话是完全没有问题的。目前这块主板的售价为2098元,对于想体验CPU及内存超频以及PCI-E 4.0的玩家来说这是一个不错的选择。

    ×
